Laserdioden: Definition, Typen und Anwendungen

• Multimode-Laserdioden: Diese verfügen über einen breiten aktiven Bereich, der mehrere optische Modi unterstützt, was zu einem breiteren Strahl mit hoher Divergenz und geringer Kohärenz führt. Sie haben eine hohe Ausgangsleistung und eine große spektrale Breite. Sie werden für Anwendungen verwendet, die eine hohe Intensität und Helligkeit erfordern, wie zum Beispiel Laserschneiden, Schweißen, Drucken und Beleuchtung.

• MOPA-Laserdioden (Master Oscillator Power Amplifier): Diese kombinieren eine Singlemode-Laserdiode als Oszillator mit einer Multimode-Laserdiode als Verstärker, um die Ausgangsleistung zu erhöhen, ohne Kompromisse bei der Spektralbreite oder Kohärenz einzugehen. Sie werden für Anwendungen eingesetzt, die eine hohe Leistung und ein schmales Spektrum erfordern, wie z. B. Lidar, Entfernungsmessung und medizinische Bildgebung.

• Oberflächenemittierende Laserdioden (VCSEL) mit vertikalem Hohlraum: Diese emittieren Licht senkrecht zur Oberfläche des Geräts und nicht parallel dazu, wie bei herkömmlichen kantenemittierenden Laserdioden. Sie verfügen über einen kurzen optischen Hohlraum mit verteilten Bragg-Reflektoren (DBRs) an beiden Enden, um eine Rückmeldung zu liefern. Sie zeichnen sich durch einen niedrigen Schwellenstrom, einen hohen Wirkungsgrad, ein kreisförmiges Strahlprofil und eine einfache Integration mit anderen Geräten aus. Sie werden für Anwendungen wie optische Verbindungen, Datenkommunikation, Sensorik und optische Mäuse verwendet.

• Laserdioden mit verteilter Rückkopplung (DFB): Diese verfügen über eine periodische Struktur, die in den aktiven Bereich eingebettet ist und als Gitter für Rückkopplung und Wellenlängenauswahl fungiert. Sie zeichnen sich durch eine schmale Spektralbreite, hohe Stabilität, geringes Rauschen und Abstimmbarkeit aus. Sie werden für Anwendungen wie Glasfaserkommunikation, Spektroskopie und Messtechnik eingesetzt.

• Diodenlaser mit externem Hohlraum (ECDLs): Diese verwenden anstelle eines internen Hohlraums eine externe optische Komponente wie ein Gitter oder ein Prisma, um Feedback und Wellenlängenauswahl bereitzustellen. Sie zeichnen sich durch hohe Abstimmbarkeit, schmale Spektralbreite, geringes Rauschen und hohe Kohärenz aus. Sie werden für Anwendungen wie Spektroskopie, Metrologie, Atomphysik und Quantenoptik eingesetzt.

Laserdioden finden aufgrund ihrer Vorteile wie kompakter Größe, geringem Stromverbrauch, hoher Effizienz, langer Lebensdauer und Vielseitigkeit ein breites Anwendungsspektrum in verschiedenen Bereichen. Einige ihrer Anwendungen sind:

• Optischer Speicher: Laserdioden werden zum Lesen und Schreiben von Daten auf optischen Datenträgern wie CDs, DVDs und Blu-ray-Discs verwendet. Sie verwenden unterschiedliche Lichtwellenlängen, um unterschiedliche Datenmengen auf verschiedenen Disc-Schichten zu speichern. Beispielsweise verwenden CDs rote Laserdioden mit einer Wellenlänge von 780 nm, DVDs blau-violette Laserdioden mit einer Wellenlänge von 405 nm und Blu-ray-Discs verwenden blaue Laserdioden mit einer Wellenlänge von 450 nm.

• Optische Kommunikation: Laserdioden werden zur Datenübertragung über große Entfernungen mittels Glasfaserkabeln eingesetzt. Sie modulieren ihre Intensität oder Frequenz entsprechend dem Datensignal und senden Lichtimpulse durch dünne Glasfasern, die sie mit minimalen Verlusten oder Störungen übertragen. Sie nutzen unterschiedliche Lichtwellenlängen, um mehrere Datenkanäle auf einer einzigen Faser zu multiplexen und so deren Kapazität zu erhöhen. Glasfaser-Kommunikationssysteme verwenden beispielsweise Infrarot-Laserdioden mit Wellenlängen von 800 nm bis 1600 nm.

• Optisches Scannen: Laserdioden werden zum Scannen von Barcodes, UPC-Codes und anderen Mustern mithilfe von Geräten wie Barcode-Lesegeräten, Scannern und Druckern verwendet. Sie senden einen Lichtstrahl aus, der vom Muster auf einen Fotodetektor reflektiert wird, der ihn in ein elektrisches Signal umwandelt. Sie verwenden je nach Art und Farbe des Musters sichtbare oder nahinfrarote Lichtwellenlängen. Barcodescanner verwenden beispielsweise rote Laserdioden mit einer Wellenlänge von 650 nm.

• Optische Sensorik: Laserdioden werden zur Messung verschiedener physikalischer Parameter wie Entfernung, Geschwindigkeit, Temperatur, Druck und Konzentration mithilfe von Geräten wie Lidar, Radar, Thermometern, Drucksensoren und Gasanalysatoren verwendet. Sie senden einen Lichtstrahl aus, der mit dem Zielobjekt oder -medium interagiert und zu einem Detektor zurückkehrt, der seine Eigenschaften analysiert. Sie verwenden je nach Art und Bereich der Messung unterschiedliche Lichtwellenlängen. Beispielsweise nutzen Lidar-Systeme Nahinfrarot-Laserdioden mit 905 nm oder 1550 nm Wellenlänge.

• Optische Anzeige: Laserdioden werden verwendet, um Bilder oder Informationen mithilfe von Geräten wie Projektoren, Fernsehern, Monitoren und Hologrammen auf Bildschirme oder Oberflächen zu projizieren. Sie senden rote, grüne und blaue Lichtstrahlen aus, die je nach Eingangssignal unterschiedliche Farben und Formen bilden. Sie nutzen sichtbare Lichtwellenlängen, abhängig von der Auflösung und Helligkeit des Displays. Laserprojektoren verwenden beispielsweise rote Laserdioden mit einer Wellenlänge von 635 nm, grüne Laserdioden mit einer Wellenlänge von 520 nm und blaue Laserdioden mit einer Wellenlänge von 445 nm.

• Optische Chirurgie: Laserdioden werden zur Durchführung verschiedener medizinischer Verfahren wie Schneiden, Kauterisieren, Ablation, Koagulation und Photokoagulation mithilfe von Geräten wie chirurgischen Lasern und Endoskopen verwendet. Sie senden Lichtstrahlen aus, die das Gewebe durchdringen und je nach Stärke und Dauer der Einwirkung thermische oder photochemische Effekte hervorrufen. Je nach Art und Tiefe der Behandlung verwenden sie unterschiedliche Lichtwellenlängen. Augenlaser verwenden beispielsweise grüne Laserdioden mit einer Wellenlänge von 532 nm zur Behandlung von Netzhaut- und Makulaerkrankungen.

Vorteile von Laserdioden

Laserdioden haben gegenüber anderen Lasertypen mehrere Vorteile, wie zum Beispiel:

• Kompakte Größe: Laserdioden sind sehr klein und leicht, sodass sie sich leicht in andere Geräte und Systeme integrieren lassen.

• Geringer Stromverbrauch: Laserdioden benötigen zum Betrieb eine niedrige Spannung und einen niedrigen Strom, was die Energiekosten und die Wärmeentwicklung senkt.

• Hohe Effizienz: Laserdioden wandeln einen großen Teil der elektrischen Eingabe in optische Ausgabe um, was zu hoher Helligkeit und Intensität führt.

• Lange Lebensdauer: Laserdioden haben eine lange Lebensdauer und halten Tausende von Stunden ohne Leistungseinbußen oder Ausfälle.

• Vielseitigkeit: Laserdioden können Licht in verschiedenen Wellenlängen, Modi und Mustern erzeugen, was eine breite Palette von Anwendungen und Anpassungen ermöglicht.

Nachteile von Laserdioden

Laserdioden haben auch einige Nachteile, wie zum Beispiel:

• Temperaturempfindlichkeit: Laserdioden reagieren empfindlich auf Temperaturänderungen, was ihre Leistung und Zuverlässigkeit beeinträchtigen kann. Sie benötigen möglicherweise Kühlsysteme oder Temperaturregler, um optimale Bedingungen aufrechtzuerhalten.

• Optische Rückkopplung: Laserdioden sind anfällig für optische Rückkopplungen, die das Gerät destabilisieren, Rauschen erzeugen oder beschädigen können. Oft sind Isolatoren oder Filter erforderlich, um unerwünschte Reflexionen zu blockieren.

• Modensprung: Bei Laserdioden kann es zu einem Modensprung kommen, bei dem es sich um eine plötzliche Änderung der Ausgangswellenlänge oder des Modus aufgrund von Temperatur-, Strom- oder optischen Rückkopplungsschwankungen handelt. Dies kann die Kohärenz und Stabilität des Ausgangsstrahls beeinträchtigen.

• Kosten: Laserdioden können teuer sein, insbesondere für leistungsstarke oder abstimmbare Geräte. Möglicherweise sind auch zusätzliche Komponenten oder Schaltkreise erforderlich, um sie anzutreiben und zu steuern.

Zusammenfassung

Eine Laserdiode ist ein Halbleiterbauelement, das durch einen Prozess stimulierter Emission kohärentes Licht erzeugt. Sie ähnelt einer Leuchtdiode (LED), hat jedoch einen komplexeren Aufbau und eine schnellere Reaktionszeit.

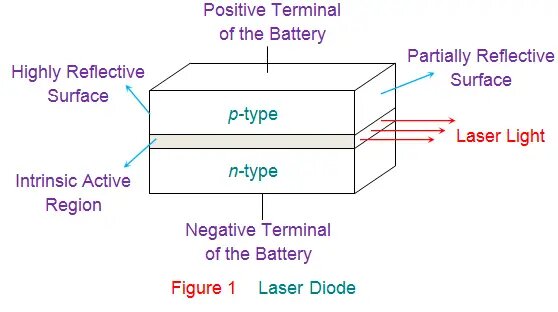

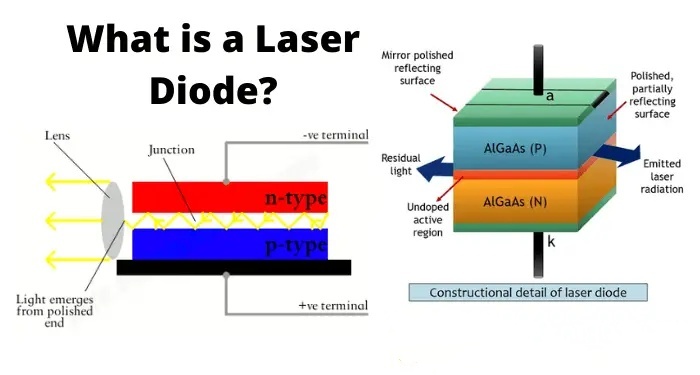

Eine Laserdiode besteht aus einem pn-Übergang mit einer zusätzlichen intrinsischen Schicht dazwischen, die eine Pin-Struktur bildet. Die intrinsische Schicht ist der aktive Bereich, in dem das Licht durch die Rekombination von Elektronen und Löchern erzeugt wird.

Eine Laserdiode funktioniert, indem sie eine Vorspannung in Vorwärtsrichtung an den pn-Übergang anlegt, wodurch Strom durch das Gerät fließt. Der Strom injiziert Elektronen aus der n-Typ-Region und Löcher aus der p-Typ-Region in die intrinsische Schicht, wo sie rekombinieren und Energie in Form von Photonen freisetzen.

Einige dieser Photonen werden spontan in zufällige Richtungen emittiert, während andere durch vorhandene Photonen im Hohlraum dazu angeregt werden, phasengleich mit ihnen zu emittieren. Die angeregten Photonen springen zwischen den reflektierenden Enden hin und her, was zu einer stärkeren stimulierten Emission und einer Besetzungsinversion führt, bei der es mehr angeregte als nicht angeregte Elektronen gibt.

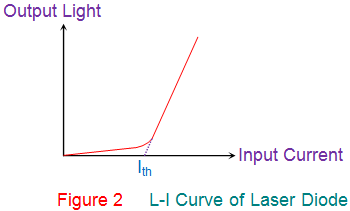

Wenn die Besetzungsinversion einen Schwellenwert erreicht, wird eine stationäre Laserleistung erreicht, bei der die Rate der stimulierten Emission der Rate des Photonenverlusts aufgrund von Transmission oder Absorption entspricht. Die Ausgangsleistung der Laserdiode hängt vom Eingangsstrom und der Effizienz des Geräts ab.

Die Wellenlänge des Laserlichts hängt von der Bandlücke des Halbleitermaterials und der Länge des optischen Hohlraums ab. Laserdioden können Licht in verschiedenen Bereichen des elektromagnetischen Spektrums erzeugen, von Infrarot bis Ultraviolett.

Laserdioden werden aufgrund ihrer Struktur, Funktionsweise, Wellenlänge, Ausgangsleistung und Anwendung in verschiedene Typen eingeteilt. Einige der gebräuchlichsten Typen sind Singlemode-Laserdioden, Multimode-Laserdioden, MOPA-Laserdioden (Master Oscillator Power Amplifier), VCSEL-Dioden (Vertical Cavity Surface Emitting Laser), DFB-Laserdioden (Distributed Feedback), ECDLs (External Cavity Diode Lasers) usw.

Laserdioden finden aufgrund ihrer Vorteile wie kompakter Größe, geringem Stromverbrauch, hoher Effizienz, langer Lebensdauer und Vielseitigkeit ein breites Anwendungsspektrum in verschiedenen Bereichen. Einige ihrer Anwendungen sind optische Speicherung, optische Kommunikation, optisches Scannen, optische Erfassung, optische Anzeige und optische Chirurgie.

Trotz ihrer Vorteile haben Laserdioden Nachteile wie Temperaturempfindlichkeit, optische Rückkopplung, Mode-Hopping und hohe Kosten.
