Wenn Sie einen kleineren kollimierenden Laserstrahl wünschen, müssen Sie eine größere Divergenz in Kauf nehmen; Im Gegenteil, wenn wir die Kollimation des Lichts über eine große Entfernung aufrechterhalten wollen, muss es eine größere Strahlgröße haben.
Der Laserstrahl wird durch die Fokuslinse fokussiert. Die Fokuslinse wirkt wie eine Lupe und Sonnenlicht. Bei einem 55-mm-EFL-Objektiv durchdringt der Laserstrahl das Objektiv und konvergiert am kleinsten Punkt, etwa 55 mm vom Rand des Objektivs entfernt. An diesem „Spot“ wird der Laserstrahl auf die kleinste Größe konzentriert.

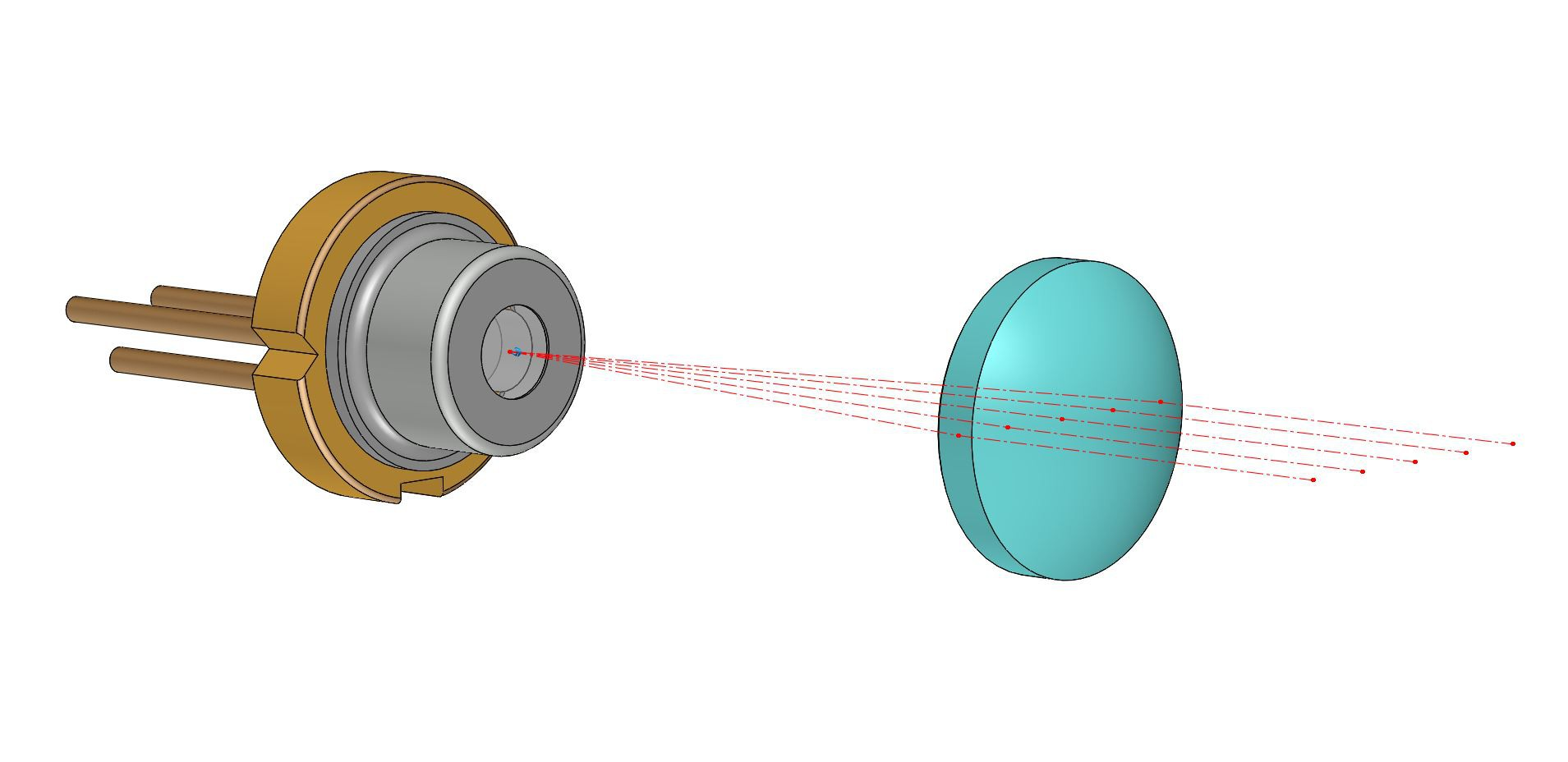

Abb. 1. Eine asphärische Linse wird zur verwendet Kollimation eines Laserdiodenstrahls .
CW-Laser haben häufig einen kurzen Hohlraum. Der Resonator von Mikrochip-DPSS-Lasern kann zwischen weniger als einem Millimeter und einigen Millimetern variieren. Hohlräume von Singlemode-Laserdioden liegen im Bereich von Hunderten von Mikrometern. Im Allgemeinen erzeugen solche kurzen Hohlräume stark divergente Strahlen, die in optischen Systemen nicht sehr gut verwendbar sind.
Der Divergenzbedarf in der Mikroskopie und Spektroskopie beträgt oft weniger als 2 mrad (Vollwinkel) oder sogar weniger als 1,5 mrad. Um dieser Anforderung moderner Analysegeräte gerecht zu werden, müssen Laserstrahlen kollimiert werden. Darunter kann man verstehen, dass man eine Linse oder einen Satz Linsen vor die Laserkavität setzt – dabei spielt es keine Rolle, ob es sich um eine Halbleiterlaserkavität oder einen kurzen DPSS-Resonator handelt. Allerdings sind die Strahlspezifikationen für verschiedene Lasertypen (Diodenlaser und DPSS) völlig unterschiedlich.
Ein Diodenlaserstrahl zeichnet sich durch eine geringe Wellenfrontqualität und einen hohen Astigmatismus aus – die Divergenz in der sogenannten schnellen Achse ist viel höher als die Divergenz in der langsamen Achse. Zum Kollimieren eines solchen astigmatischen Strahls werden verschiedene Techniken verwendet, und bei dieser Betrachtung sind mehrere Ziele wichtig. Das primäre Ziel der Kollimation besteht darin, die Divergenz eines Strahls zu reduzieren, das sekundäre Ziel besteht darin, Astigmatismus so weit wie möglich zu beseitigen, drittens – die Wellenfrontqualität zu verbessern, viertens – den Strahl weniger elliptisch zu machen, fünftens – eine gute Fokussierbarkeit aufrechtzuerhalten.

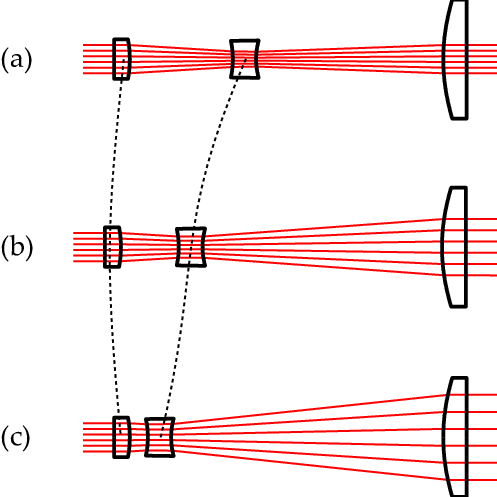

Die einfachste und beliebteste Methode besteht darin, einen Laserdiodenstrahl mithilfe einer einzelnen asphärischen Linse zu kollimieren. (siehe Abb. 1). Je größer die Brennweite dieser Linse ist, desto größer ist der Strahldurchmesser nach der Kollimation. Wenn darüber hinaus eine bestimmte Strahlanpassung vorgenommen werden muss, beispielsweise um den Strahlradius eines kollimierten Strahls zu erweitern, kommt häufig ein Zweilinsensystem zum Einsatz – das sogenannte Teleskop. Eine Linse mit negativer Brennweite und die andere mit positiver Brennweite schafft eine Anordnung zum Kollimieren und Erweitern oder Verkleinern des Strahls.

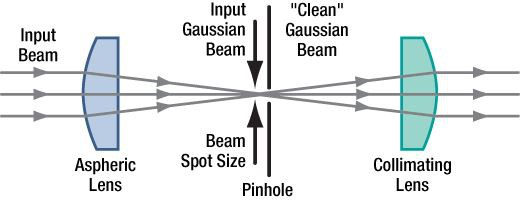

Die häufigste Methode zum Fokussieren eines Laserdiodenstrahls ist die Verwendung eines Zweilinsensystems, bei dem eine Linse den stark divergenten Strahl kollimiert und die zweite Linse ihn fokussiert. Alternativ kann eine einzelne asphärische Linse verwendet werden, um den Strahl für die direkte Fokussierung zu fokussieren. In den meisten Fällen führt dies jedoch zu starken Aberrationen, einem größeren Strahl und vielen Beugungen. Per Definition ist die Strahlqualität ein Maß dafür, wie gut sich ein Laserstrahl fokussieren lässt.

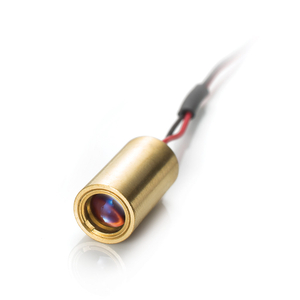

BU-LASER bietet Halbleiterdiodenlaser mit den Farben Violett, Cyan, Blau, Grün, Rot und Infrarot (375 nm bis 1064 nm, 1 mW bis 500 W Ausgangsleistung, verschiedene Strahlmodi und Abmessungen), um den Kundenanforderungen verschiedener Anwendungen besser gerecht zu werden. Wir bieten auch professionellen OEM- und ODM-Service! Um mehr zu erfahren, kontaktieren Sie uns bitte unter song@bu-laser.com.
