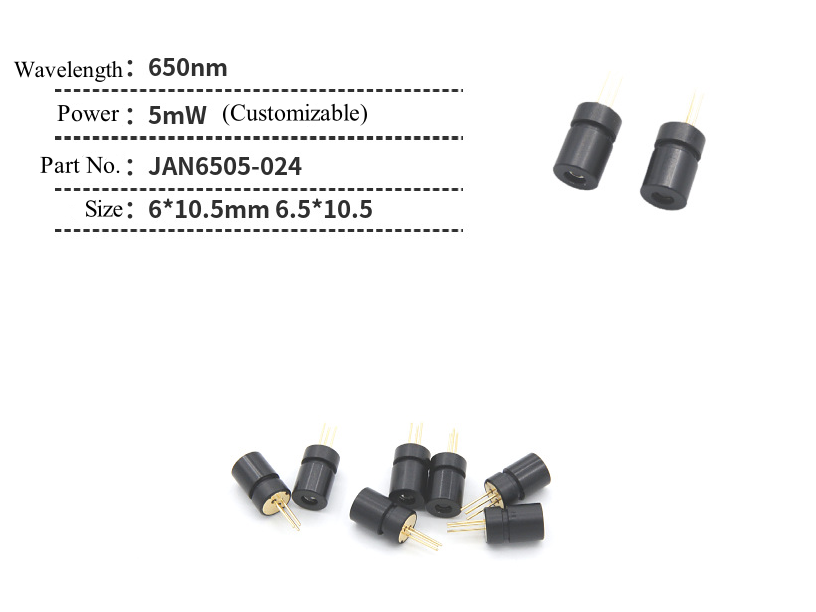

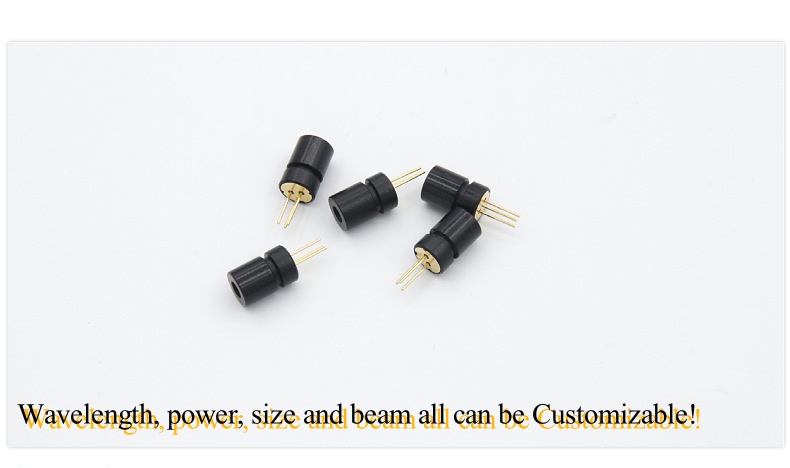

Mini 650 nm 5 mW Red Dot Laserdiodenmodul für fotoelektrischen Schaltersensor

Dieses ultrakompakte Rotpunkt-Laserdiodenmodul ist eine zentrale optische Komponente, die speziell für industrielle fotoelektrische Schaltersensoren entwickelt wurde. Es verfügt über einen Mini-Außendurchmesser von 6 mm, 650 nm sichtbares rotes Licht und eine stabile Ausgangsleistung von 5 mW bei geringem Stromverbrauch. Optimiert für die kompakte Bauweise und die hochpräzisen Erkennungsanforderungen von fotoelektrischen Schaltern, liefert es einen kollimierten roten Laserpunkt mit hoher Zielgenauigkeit und ist weithin in diffuse Reflexions-, Durchlicht- und retroreflektierende fotoelektrische Schaltersensoren für industrielle Automatisierung, intelligente Erkennung und Steuerungssysteme für mechanische Geräte integriert. Mit seiner Anti-Interferenz-Leistung in Industriequalität und der einfachen Integration ist es die ideale optische Lösung für miniaturisierte fotoelektrische Sensorgeräte.

Grundlegende Kernmerkmale

• Wellenlänge und Leistung: 650 nm sichtbarer roter Laserpunktausgang, 5 mW Standardleistung (Lasersicherheitsstandard der Klasse IIIa), keine Schädigung des menschlichen Auges und von Industrieanlagen, perfekt abgestimmt auf die Erkennungsanforderungen von fotoelektrischen Schaltersensoren mit geringem Stromverbrauch und hoher Empfindlichkeit.

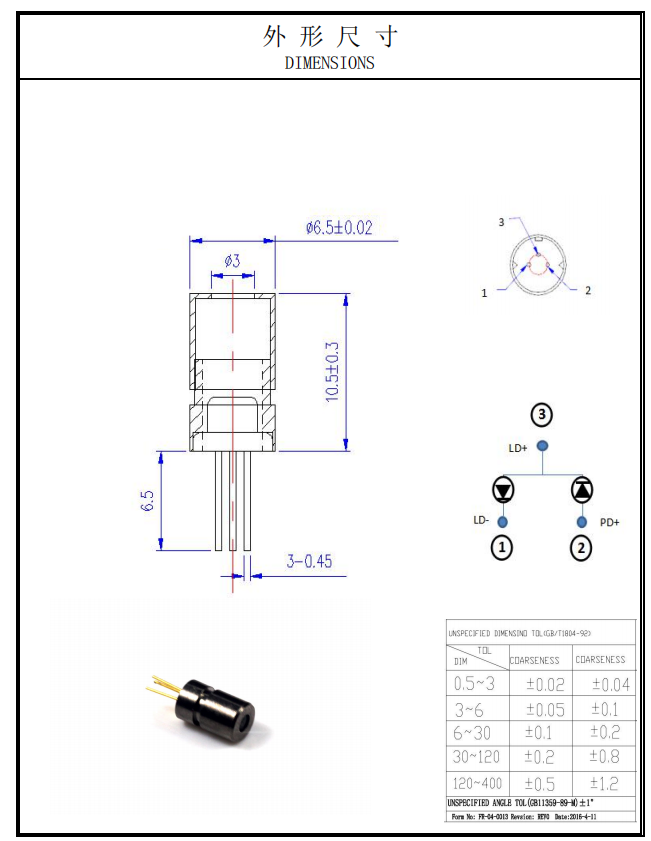

• Ultra-Mini-Größe: Standard-Metallgehäuse mit D6-mm-Außendurchmesser, ultrakompaktes Volumen, konzipiert für den engen internen Installationsraum miniaturisierter fotoelektrischer Schalter und löst das Integrationsproblem optischer Komponenten in kleinen Sensorgeräten.

• Hochpräzise Strahlleistung: Kollimierter roter Laserpunktausgang, keine Punktstreuung oder -unschärfe, hohe Strahlausrichtungsgenauigkeit und gleichmäßige Punktgröße im Erfassungsabstand, wodurch die Auslösegenauigkeit und die Falscherkennungsleistung von fotoelektrischen Schaltern gewährleistet werden.

Kernanwendungsszenarien (Fokus auf Lichtschrankensensoren)

1. Lichtschranken mit Einweglichtschranke: Als Lichtquelle am Emissionsende wird der kollimierte rote Laserpunkt zum Empfangsende übertragen und ermöglicht so eine hochpräzise Objektblockierungserkennung für automatisierte Produktionslinien (z. B. Materialzählung auf Förderbändern, Produktpositionierung).

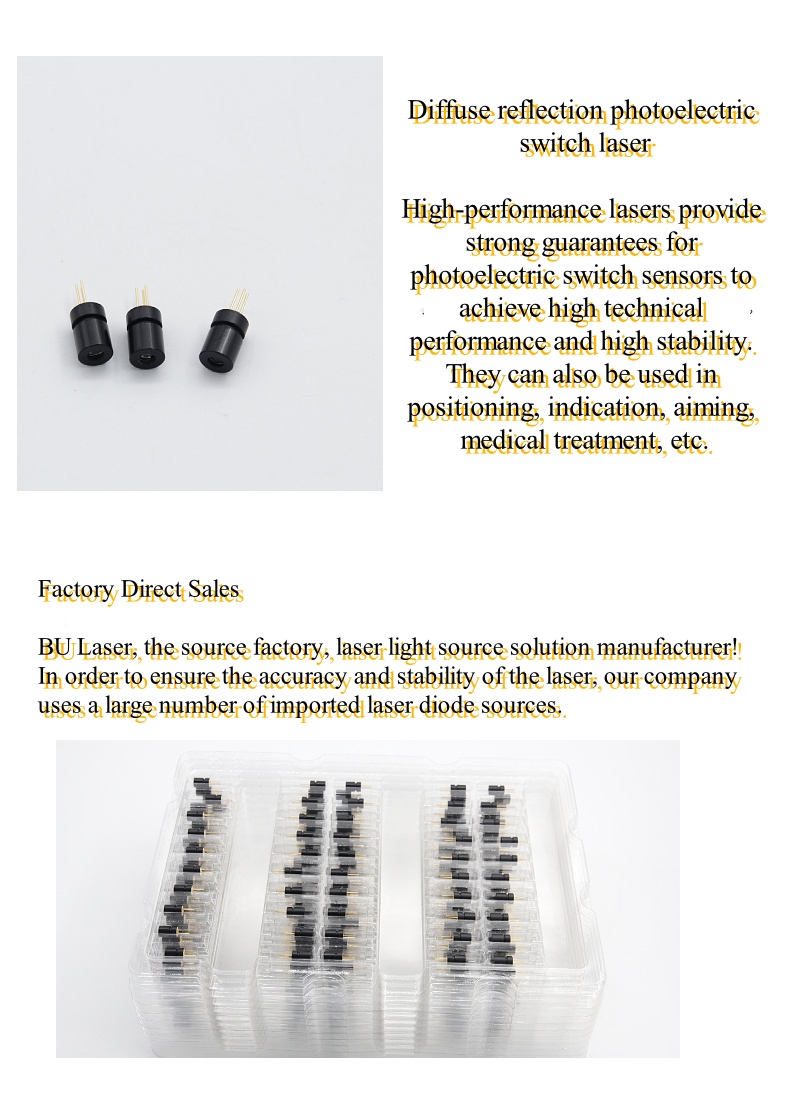

2. Lichtschranken mit diffuser Reflexion: Der fokussierte rote Laserpunkt bestrahlt das erkannte Objekt, und das reflektierte Licht wird vom Sensor empfangen, um die Anwesenheit/Position des Objekts zu beurteilen, geeignet für die Erkennung kleiner Teile (z. B. Sortieren elektronischer Komponenten, Prüfung der Hardware-Passung).

3. Retroreflektierende fotoelektrische Schalter: Passt zu reflektierenden Platten. Der Laserpunkt wird nach dem Auftreffen auf die reflektierende Platte zum Empfangsende zurückreflektiert und ermöglicht so eine berührungslose Erkennung über große Entfernungen (0,5–10 m) für große mechanische Geräte (z. B. Kollisionsschutz für Kräne, Steuerung zum Öffnen/Schließen von Türen/Fenstern).

4. Miniatur-Lichtschranken: Integriert in Mikro-Lichtschranken für Präzisionsinstrumente (z. B. medizinische Geräte, Smart-Home-Sensoren) und ermöglicht eine berührungslose Näherungserkennung bei geringem Einbauraum.

5. Erkennungsmodule für die industrielle Automatisierung: Eingebaut in integrierte fotoelektrische Erkennungsgeräte für die Navigation von AGV-Robotern, die Werkstückpositionierung von CNC-Werkzeugmaschinen und Alarmsysteme für Materialmangel bei Verpackungsmaschinen.
