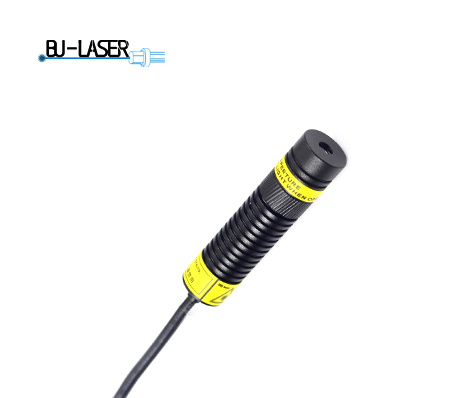

Fokussierbares 660-nm-50-mW-Lasermodul mit rotem Rundstrahl

Das fokussierbare 660-nm-50-mW-Rot-Rundstrahl-Lasermodul – eine hochpräzise optische Komponente, die für vielseitige Positionierungs-, Kalibrierungs- und Zielaufgaben in Industrie-, Wissenschafts- und Verbrauchergeräten entwickelt wurde. Mit einem gleichmäßigen kreisförmigen Ringstrahl, stufenloser Fokuseinstellung und stabiler Ausgangsleistung bei geringem Stromverbrauch liefert dieses Modul eine klare, verzerrungsfreie optische Führung für Szenarien, die höchste Genauigkeit und konsistenten Raumbezug erfordern.

Kernvorteile

660 nm roter kreisförmiger Strahl: Punktgenaue Präzision und hohe Sichtbarkeit

• 660 nm (±5 nm Toleranz) rotes Licht bietet eine hervorragende Sichtbarkeit mit bloßem Auge und geringe Störungen durch Umgebungslicht und hebt sich deutlich von Metall, Kunststoff und natürlichen Oberflächen ab – ideal sowohl für die Kalibrierung im Innenbereich als auch für Zielanwendungen im Freien.

• Standard-Gauß-Rundstrahl mit hoher Gleichmäßigkeit; Die fokussierbare Punktgröße reicht von 1 mm (Feinfokus, 0,5 m Entfernung) bis 10 mm (breiter Fokus, 10 m Entfernung) und gewährleistet eine punktgenaue Ausrichtung auf Mikrokomponenten und eine klare Referenz für die Ausrichtung großer Geräte.

Stufenlose Fokuseinstellung: Anpassbar an unterschiedliche Entfernungsanforderungen

• Eingebauter Präzisionsfokusring mit einem Brennweitenbereich von 0,3 m–10 m, der Nahbereichsaufgaben (z. B. SMT-Komponentenpositionierung, Mikroskopkalibrierung) und Langstreckenanwendungen (z. B. Ausrichtung von Industriemaschinen, Vermessungsreferenz) ohne zusätzliche Optik unterstützt.

• Werkzeuglose Fokusabstimmung: Drehen Sie den Fokusring, um die Spotgröße zu verkleinern oder zu vergrößern und sich so an unterschiedliche Zielgrößen und Arbeitsabstände anzupassen – ein Modul eignet sich für mehrere Anwendungsfälle.

Stabiler Low-Power-Ausgang: Sicherheit und Zuverlässigkeit im Gleichgewicht

• 50 mW CW-Ausgangsleistung mit geringeren Leistungsschwankungen über 24 Stunden (25 °C), wodurch eine gleichmäßige Strahlhelligkeit gewährleistet und driftbedingte Fehler bei Präzisionsausrichtungsaufgaben vermieden werden.

• Lasersicherheitskonformität der Klasse 3R (IEC 60825-1): sicher für kurzzeitige Exposition von Menschen bei Standardarbeitsabständen, sodass keine sperrige Schutzausrüstung in Werkstätten, Laboren oder Feldeinsätzen erforderlich ist.

• Extrem geringer Stromverbrauch mit 3–5 V DC-Weitspannungseingang, kompatibel mit batteriebetriebenen tragbaren Geräten.

Kompaktes, langlebiges Design: Nahtlose Integration

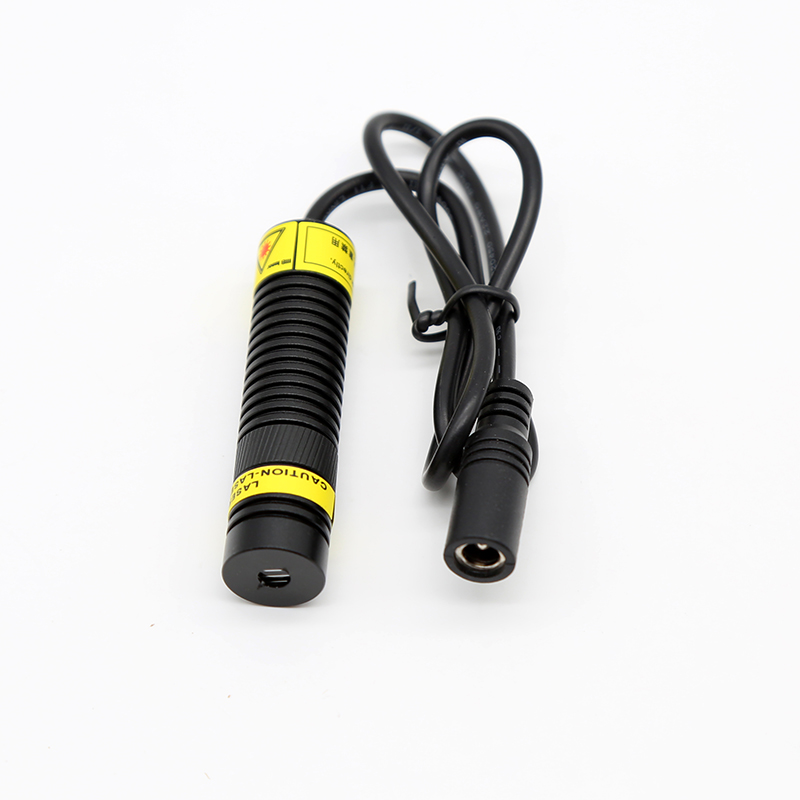

• Miniaturisiertes Gehäuse aus eloxiertem Aluminium (16 x 66 mm), das problemlos in optische Rigs, industrielle Ausrichtungswerkzeuge, tragbare Zielgeräte und Unterhaltungselektronik passt.

• Zu den optionalen Funktionen gehören eine um 360 Grad drehbare Universalhalterung und ein geregeltes 110-V-/220-V-Netzteil.

Schlüsselanwendungen

• Industrielle Kalibrierung und Ausrichtung: Positionierung der Werkzeugmaschinenspindel, Ausrichtung von Förderbändern, Ausrichtung von SMT-Pick-and-Place-Maschinenkomponenten und Kalibrierung des Roboterarmpfads.

• Debugging optischer Instrumente: Ausrichtung der optischen Achse von Teleskopen, Mikroskopen und Laser-Entfernungsmessern; Fokuskalibrierung und Verzerrungskorrektur des Kameraobjektivs.

• Verbraucher- und tragbare Geräte: Zubehör für Zielfernrohre, DIY-Positionierungswerkzeuge, Zielmarkierungssysteme für Drohnen und Hilfsreferenzquellen für Lasernivelliere.

• Wissenschaftliche Forschung: Raumreferenz für optische Experimente, Hilfsmittel zur Messung der Oberflächentopographie und Kalibrierung der Laborgeräteausrichtung.

• Tuning medizinischer Geräte: Positionierung chirurgischer Instrumente, Kalibrierung medizinischer Bildgebungsgeräte und Ausrichtung zahnärztlicher Instrumente (sicherer Betrieb der Klasse 3R für klinische Umgebungen).
