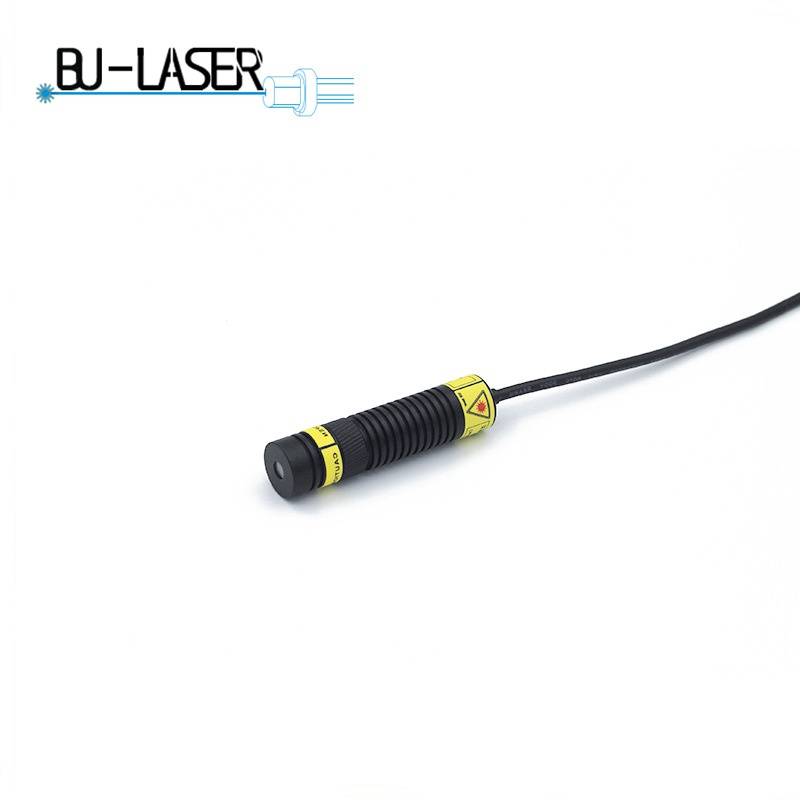

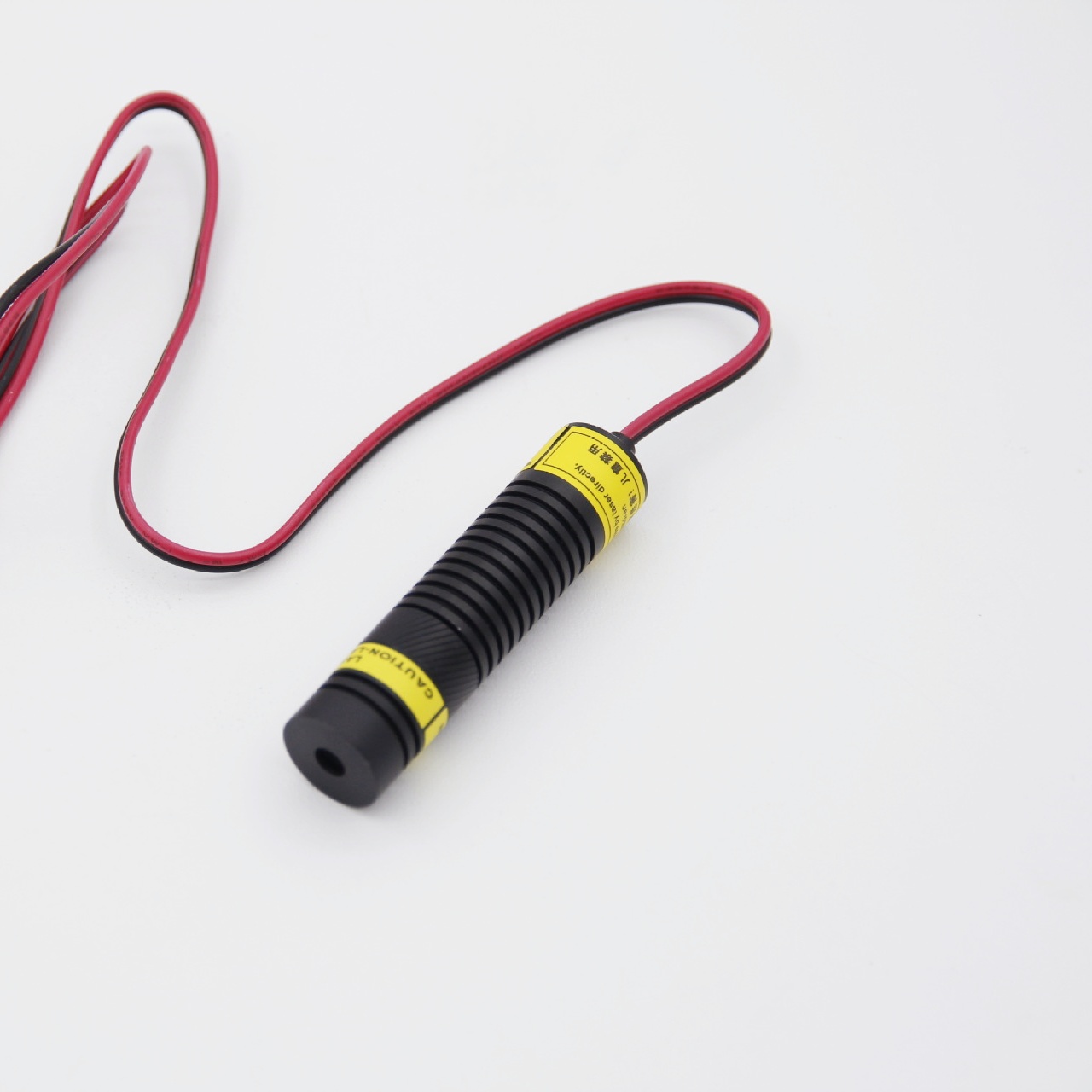

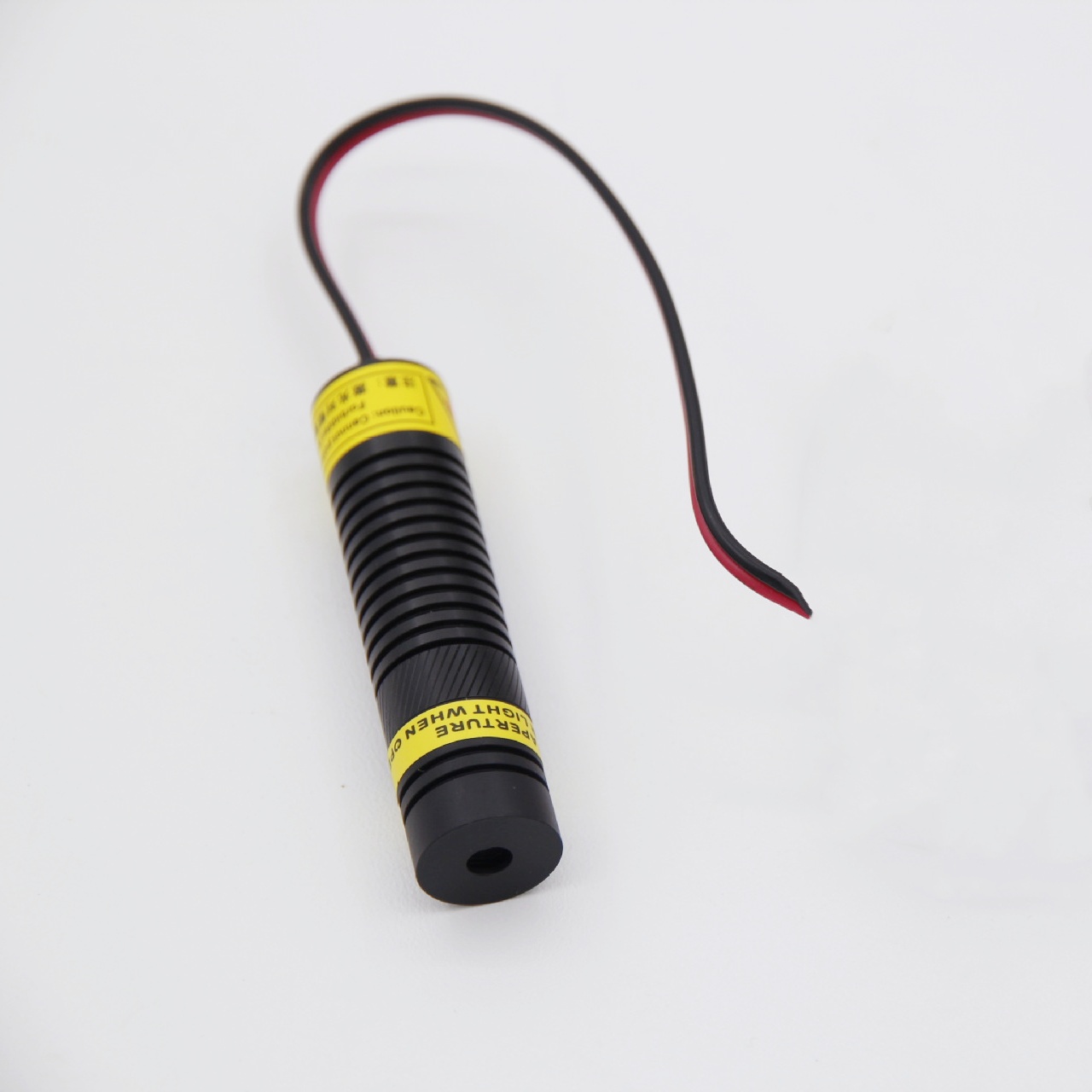

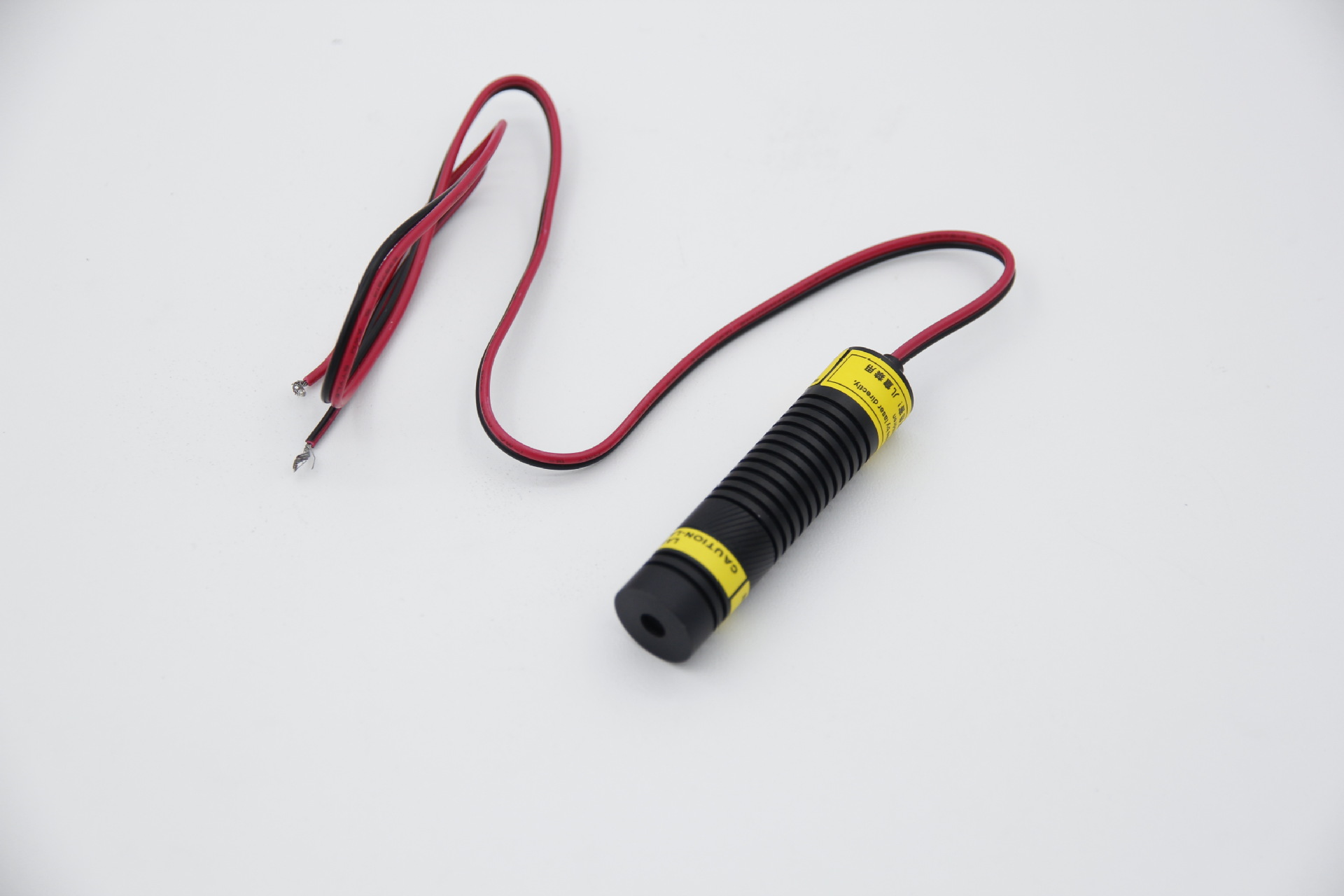

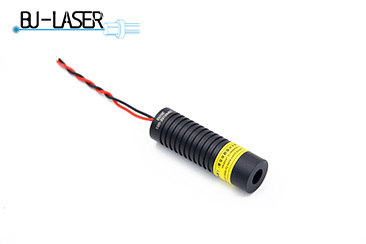

638 nm 80 mW rotes Gitterlasermodul für 3D-Scannen

Das PWM-einstellbare 638-nm-80-mW-Lasermodul mit rotem Gitter – eine präzisionsstrukturierte Lichtquelle, die ausschließlich für 3D-Scansysteme entwickelt wurde. Optimiert durch gleichmäßige Gitterprojektion, stufenlose PWM-Leistungsregelung und hohe Strahlstabilität liefert dieses Modul klare, verzerrungsfreie Gittermuster für die schnelle 3D-Rekonstruktion von Objekten, Industrieteilen und menschlichen Körperoberflächen und gewährleistet so eine hochpräzise Modellierung und Messung.

Kernvorteile des 3D-Scannens

638 nm rote Wellenlänge + Rasterstrahloptimierung: Hochpräzises strukturiertes Licht

• 638-nm-Rotlicht bietet eine hervorragende Sichtbarkeit mit bloßem Auge und geringe Störungen durch Umgebungslicht und ist somit ideal für 3D-Scanszenarien im Innen- und Außenbereich. Im Vergleich zu 650-nm-Lasern weist er einen um 15 % höheren Kontrast auf reflektierenden Oberflächen (z. B. Metall, Kunststoff) auf.

• Anpassbares Rastermuster: Standard-10×10-Raster mit hoher Liniengleichmäßigkeit; Keine Verzerrung oder Verblassung im gesamten Projektionsfeld (bis zu 1,5 m x 1,5 m bei 2 m Entfernung). Das Raster dient als Referenz mit hoher Dichte für die Generierung von 3D-Punktwolken und ermöglicht eine Scangenauigkeit von unter 0,1 mm.

Stufenlose Leistungsanpassung per PWM: Anpassung an verschiedene Oberflächen

0–100 % Leistungsabstimmbarkeit (maximal 80 mW Ausgangsleistung) über 1–10 kHz PWM-Signal, kompatibel mit gängigen 3D-Scan-Controllern.

Dynamische Leistungsanpassung für Oberflächenanpassung:

Geringe Leistung (10–30 %): Für stark reflektierende Oberflächen (Metall, Glas), um Überbelichtung und Blendung zu vermeiden.

Mittlere Leistung (40–60 %): Für matte Oberflächen (Holz, Stoff), um Kontrast und Details auszugleichen.

Hohe Leistung (70–100 %): Für dunkle Oberflächen (Kohlefaser, schwarzer Kunststoff), um die Klarheit der Gitterlinien zu gewährleisten.

Die schnelle PWM-Reaktionszeit unterstützt die Leistungsanpassung in Echtzeit beim dynamischen Scannen unregelmäßiger Objekte.

Schlüsselanwendungen

• Industrielle Bildverarbeitung und Messung: Maßprüfung mechanischer Teile, PCB-Ausrichtung und Positionierungsführung für Roboterarme.

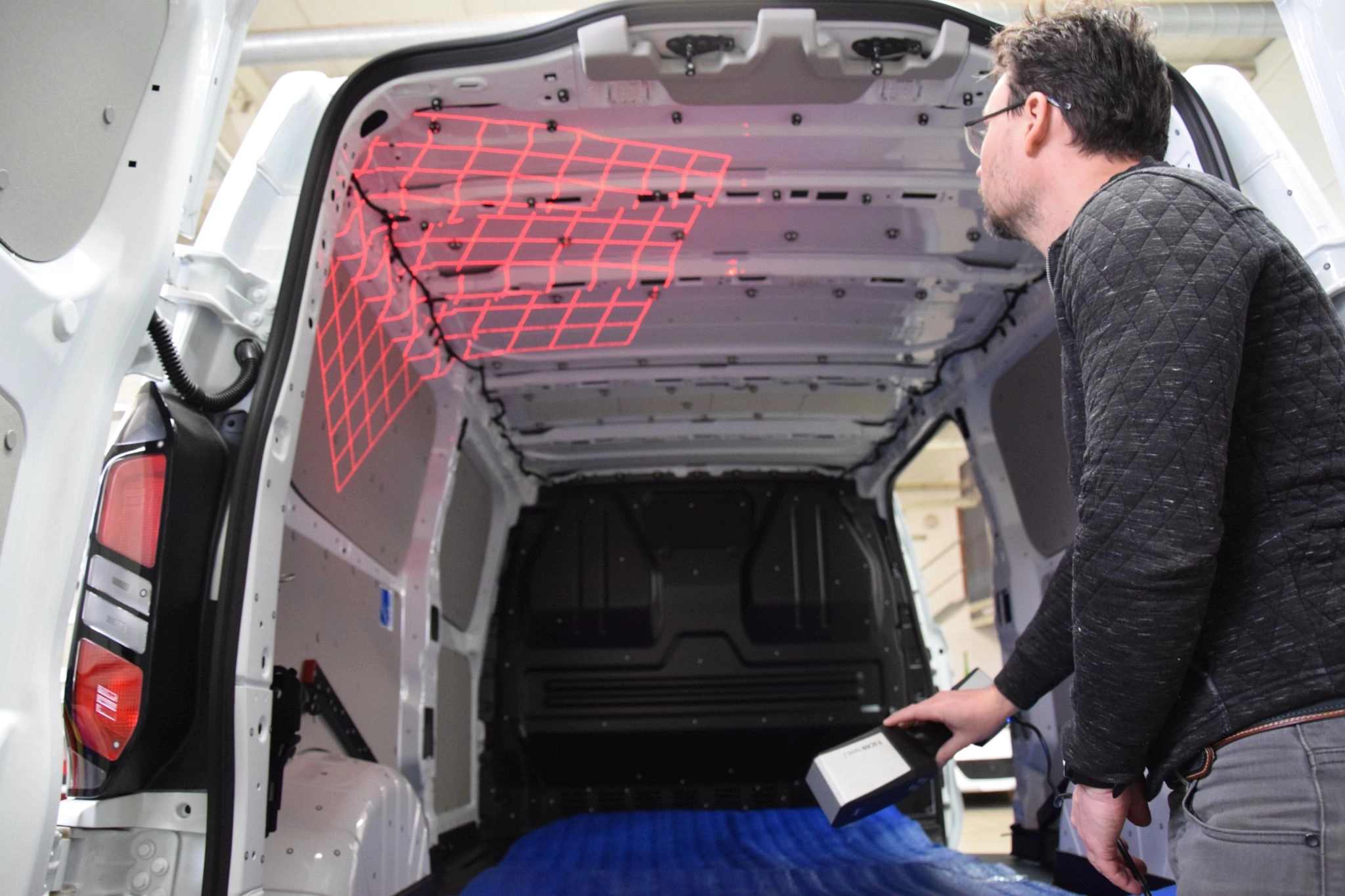

• 3D-Scannen und Modellieren: Strukturierte Lichtquelle für Desktop-/Handheld-3D-Scanner, die eine hochpräzise Punktwolkengenerierung für Reverse Engineering und Prototyping ermöglicht.

• Unterhaltungselektronik: Projektionsgitter für AR/VR-Raumkartierung, 3D-Scanner-Zubehör für die individuelle Anpassung des 3D-Drucks.

• Wissenschaftliche Forschung: Optische Kalibrierung, Messung der Oberflächentopographie und Mustererkennungsexperimente in Laboren.

• Logistik und Automatisierung: Palettenpositionierung, Scannen der Paketabmessungen und Überprüfung der Förderbandausrichtung.
