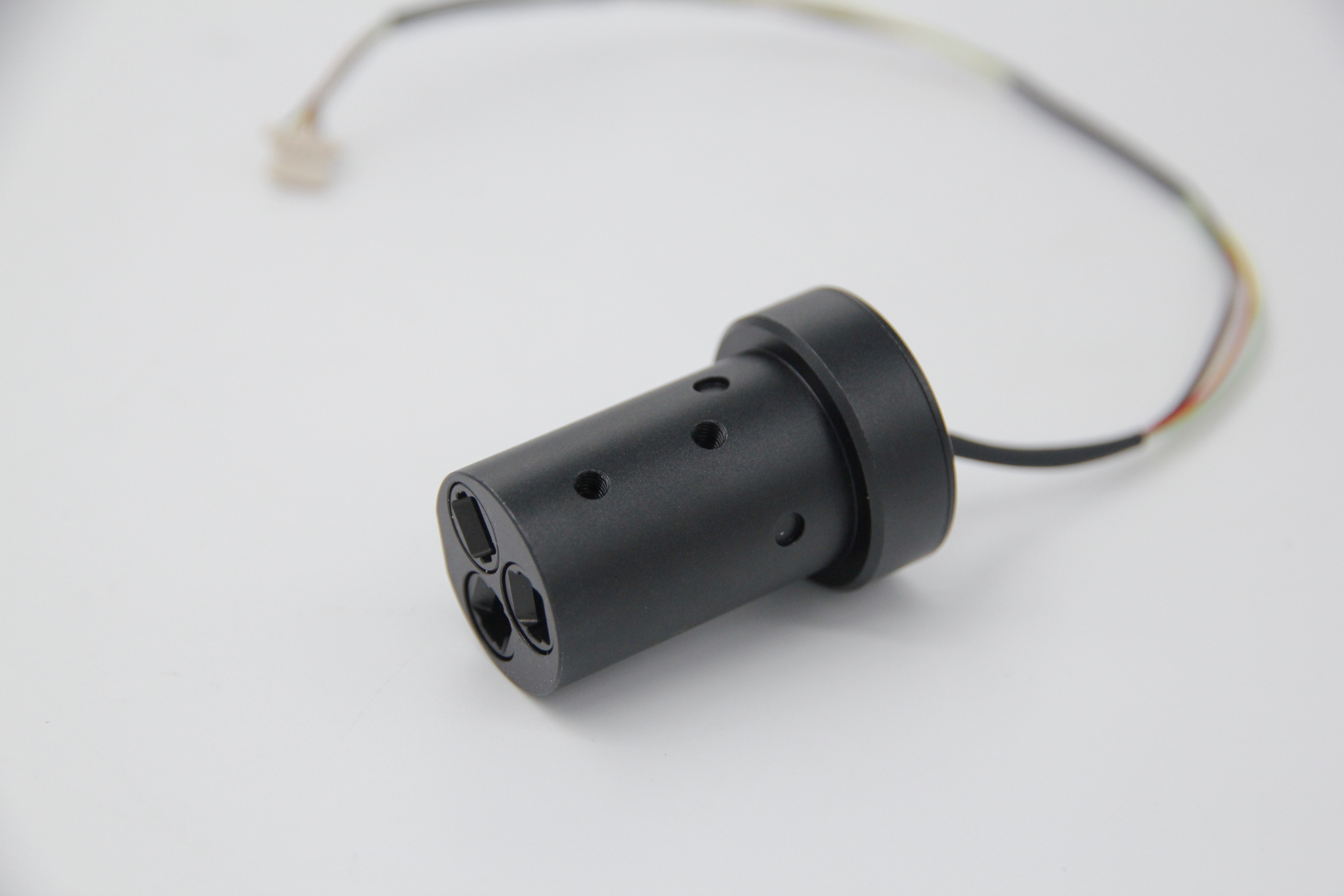

99 sich kreuzende Laserlinien 49+49+1 450 nm 1,6 W blaues Mehrlinien-Lasermodul

Unter einem Mehrlinienlaser versteht man üblicherweise ein Lasermodul, das mehrere Linien gleichzeitig aussenden kann. Durch geeignete Gestaltung und Steuerung des optischen Pfades erreicht dieser Laser durch DOE-Gitter eine Laserpunktausgabe mit mehreren parallelen Linien. Es wird normalerweise in bestimmten Anwendungsszenarien eingesetzt, beispielsweise in strukturierten Lichtsystemen, tragbaren 3D-Scannern, 3D-Rekonstruktionen und anderen Bereichen.

Das 99 sich kreuzende Laserlinien-450-nm-1,6-W-Blau-Mehrlinienlasermodul – eine hochpräzise optische Komponente für 3D-Scanner, die für industrielles 3D-Scannen, Reverse Engineering, Produktqualitätsprüfung und 3D-Modellierung optimiert ist. Mit einem wissenschaftlichen 49+49+1-Cross-Array-Linienlayout, 450-nm-Blaulicht-Hochkontrastoptimierung und einer stabilen Hochleistungsleistung von 1,6 W liefert dieses Modul ultragleichmäßige, hochgeradlinige und äquidistante Laserlinienarrays und gewährleistet so eine hochpräzise Punktwolkenerfassung und genaue 3D-Rekonstruktion für 3D-Scanner (Desktop-/Industriequalität). Es löst perfekt die Probleme ungleichmäßiger Laserlinien, verschwommener Kanten und geringem Kontrast in herkömmlichen Mehrlinien-Lasermodulen für 3D-Scans.

Hauptvorteile für hochpräzises Scannen mit 3D-Scannern

1. 99-Linien-Präzisionsarray (49+49+1): Passt perfekt zur 3D-Scan-Punktwolkenrekonstruktion

• Wissenschaftliches Kreuzlayout: 1 zentrale vertikale Referenzkreuzlinie + 49 äquidistante parallele Linien auf jeder Seite (links/rechts), wodurch ein hochdichtes, sich kreuzendes Laserarray mit 99 Linien entsteht. Die zentrale Querlinie bietet eine absolute Positionierungsreferenz für das 3D-Scannen und vermeidet kumulative Fehler beim Zusammenfügen von Punktwolken. Die bilaterale äquidistante 49-Linien-Verteilung sorgt für eine gleichmäßige Punktwolkenabtastung und verbessert so die Genauigkeit der 3D-Modellrekonstruktion.

• Ultrahohe Linienqualitätsindikatoren: hDie Geradheit der Linie ist hoch, die Gleichmäßigkeit des Linienabstands ≥85 %. Keine Linienverzerrung oder -unterbrechung, wodurch Punktwolkenverzerrungen und fehlende Punkte aufgrund von Laserliniendefekten beim 3D-Scannen vermieden werden.

2. 450 nm 1,6 W blaues Licht: Optimiert für den Kontrast und die Sichtbarkeit der 3D-Scanoberfläche

• 450-nm-Blaulichtkernoptimierung für 3D-Scannen: Im Vergleich zu rotem Laser weist 450-nm-Blaulicht einen höheren Reflexionskontrast auf den meisten industriellen Materialoberflächen (Metall, Kunststoff, Keramik, Holz, Verbundwerkstoffe usw.) auf, insbesondere auf hochglänzenden Metall- und dunkelmatten Oberflächen, wodurch eine Über-/Unterbelichtung der Laserlinie effektiv vermieden und eine klare Bildgebung der Industriekamera des Scanners gewährleistet wird.

• 1,6 W leistungsstarker, symmetrischer Ausgang: Die Gesamtleistung von 99 Leitungen wird gleichmäßig verteilt, wobei die Einzelleitungsleistung der Belichtungsgeschwindigkeit der Kamera von 3D-Scannern entspricht (unterstützt Hochgeschwindigkeitsscannen mit bis zu 120 Bildern pro Sekunde). Der effektive Scanabstand von 0,1–3 m deckt den Arbeitsbereich der meisten Desktop-/Industrie-3D-Scanner ab; Die blaue Laserlinie ist mit bloßem Auge gut sichtbar und stört das optische Filtersystem des Scanners nicht.

• Schmale spektrale Linienbreite (≤5 nm FWHM): Vermeidet chromatische Aberration der Abbildungslinse des 3D-Scanners und stellt sicher, dass die Laserlinienkante scharf und klar ist und die Punktwolkenkantenextraktion genauer ist.

3. Professionelles optisches Design für 3D-Scans: Kein Verschmieren, kein Ausbleichen, konstante Linienbreite

• Integriertes mikrooptisches Gitter + Zylinderlinsengruppe: Durch die Verwendung hochpräziser optischer Glaskomponenten (keine Alterung der Kunststofflinse) wird die Laserlinie in einem Schritt geformt, mit gleichmäßiger Linienbreite im effektiven Scanabstand, ohne mittlere Verdickung oder Kantenverblassung, und die Scannerkamera kann an jeder Position klare Laserlinienmerkmale erfassen.

• Optimiertes Design mit geringem Divergenzwinkel: Stellt sicher, dass sich das Laserlinienarray bei großen Scanabständen nicht übermäßig ausdehnt, der Linienabstand und die Linienbreite konstant bleiben und die 3D-Scangenauigkeit nicht durch die Vergrößerung des Arbeitsabstands beeinträchtigt wird.
