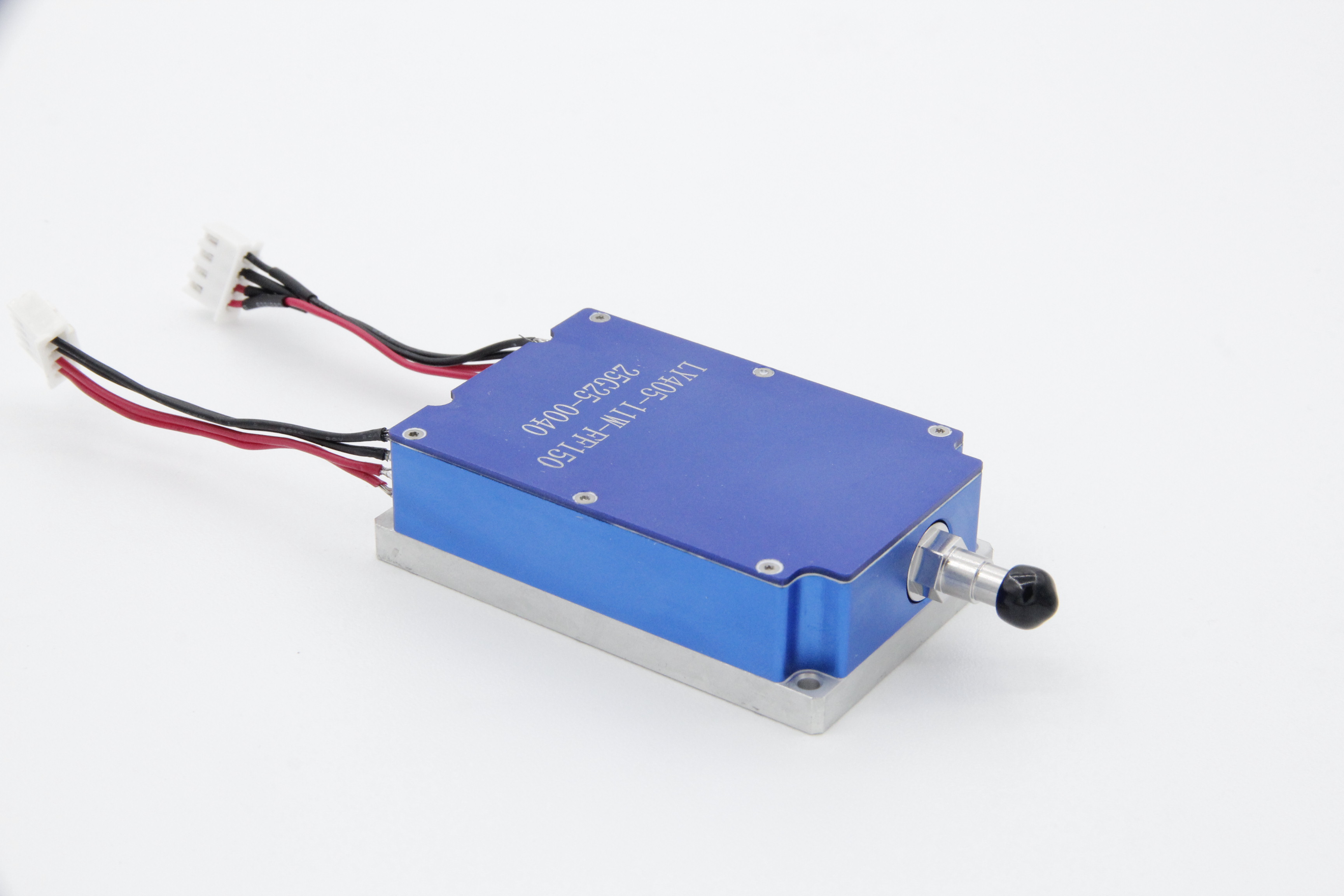

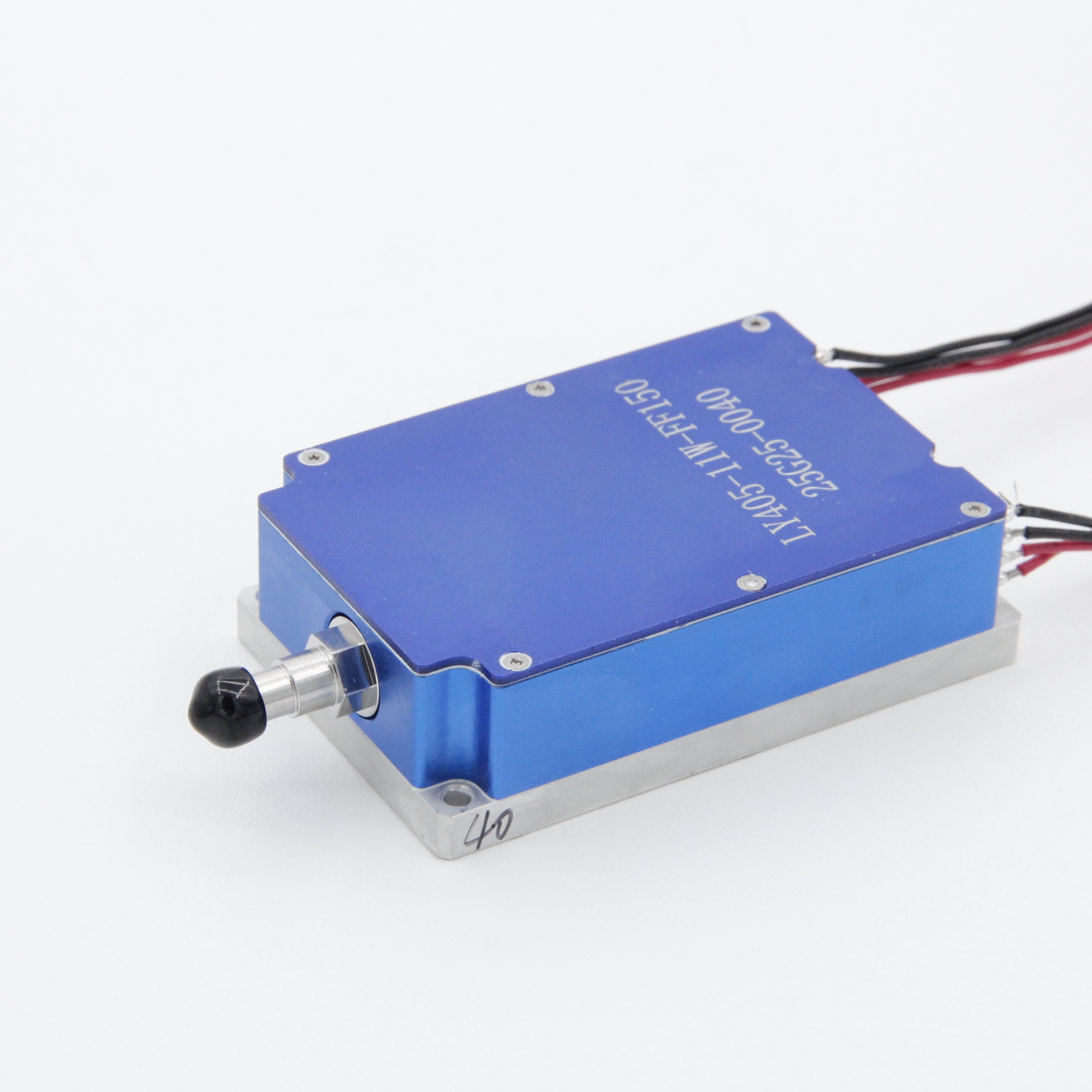

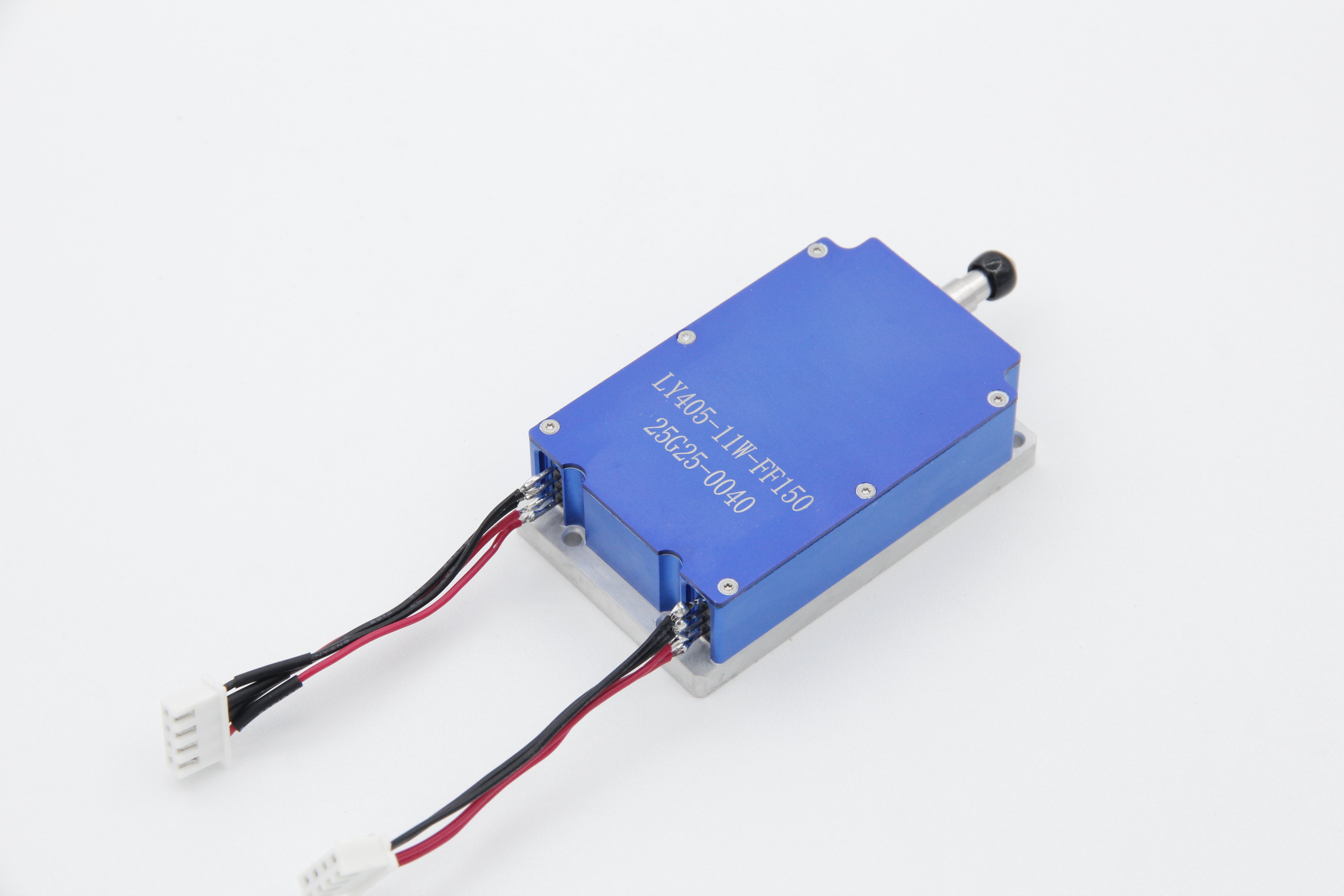

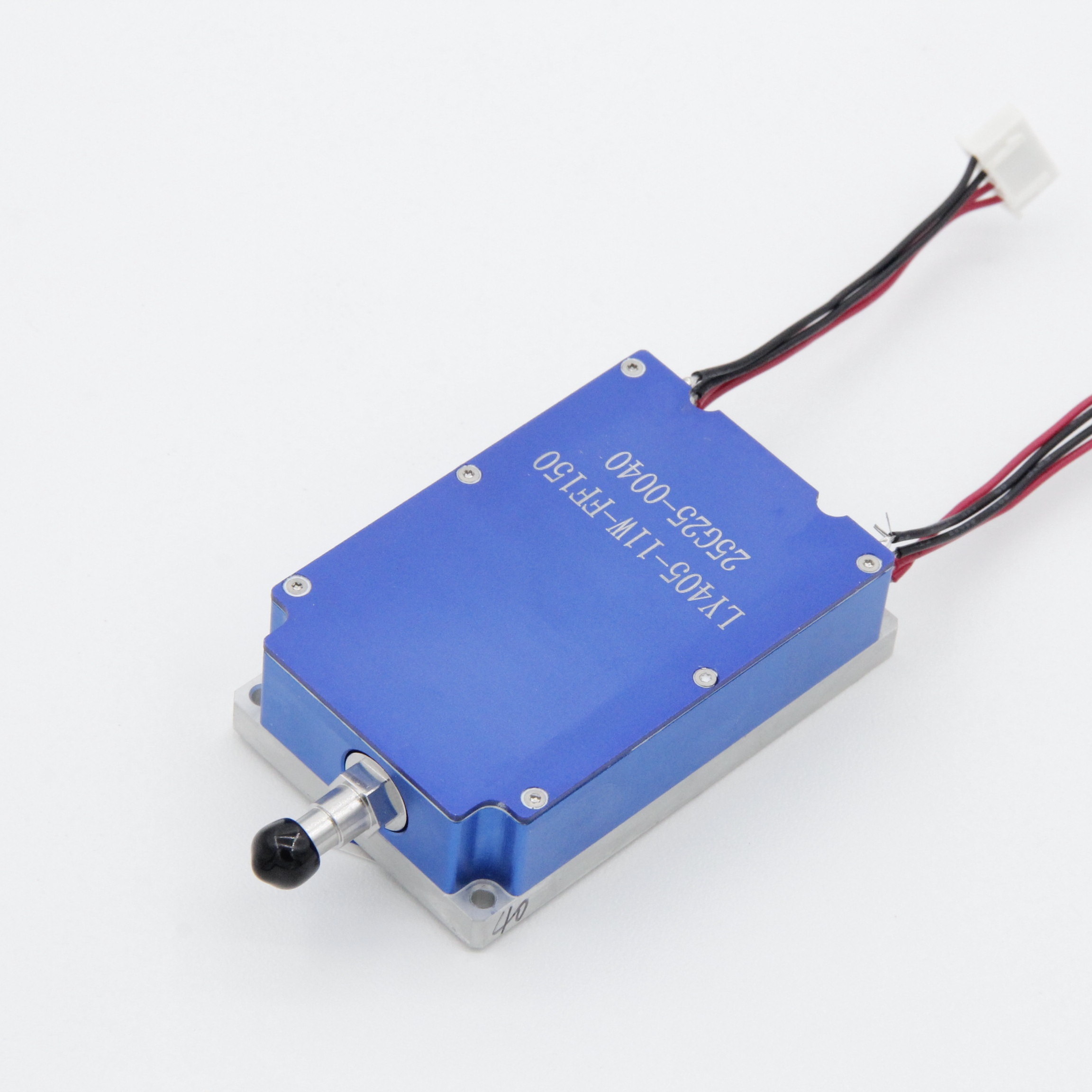

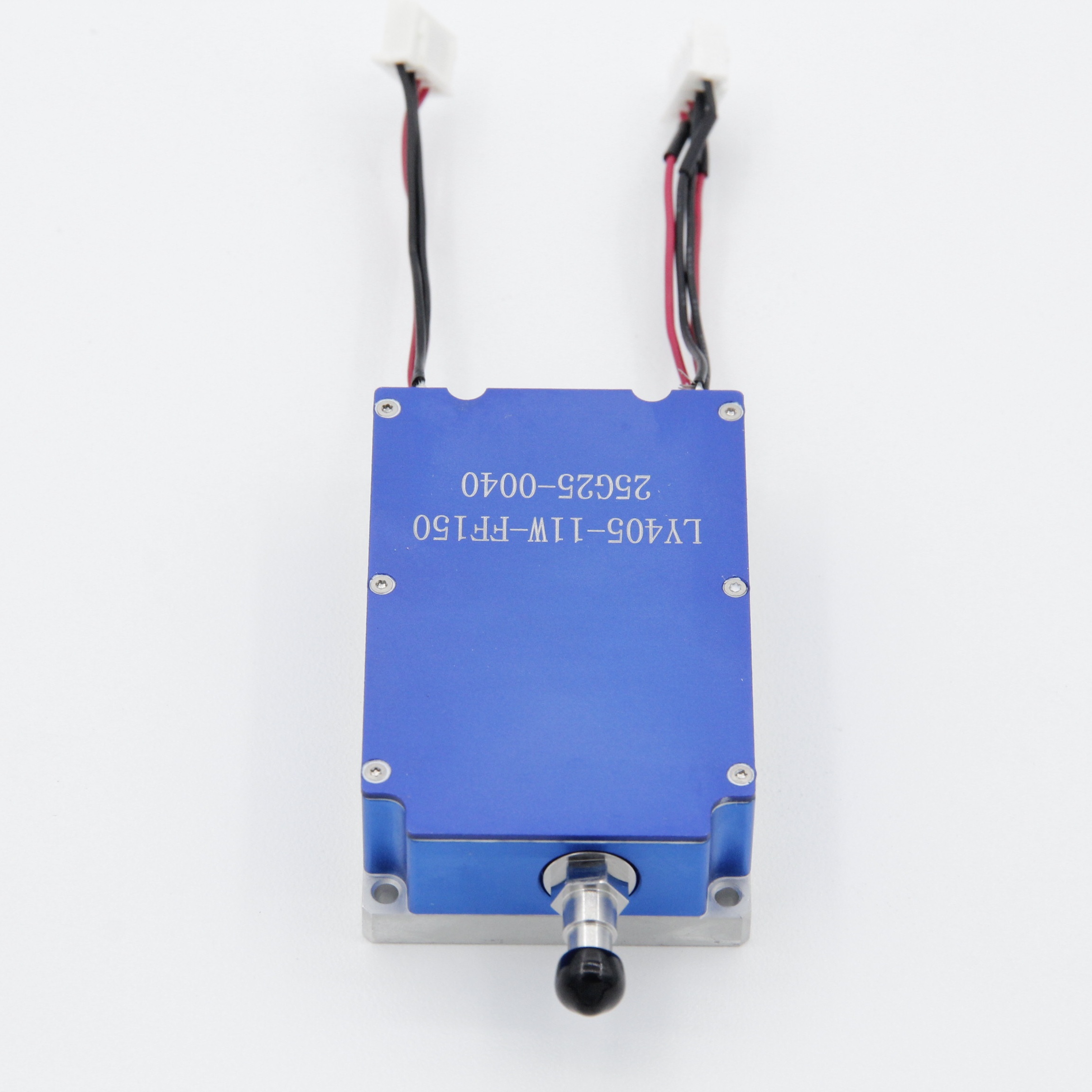

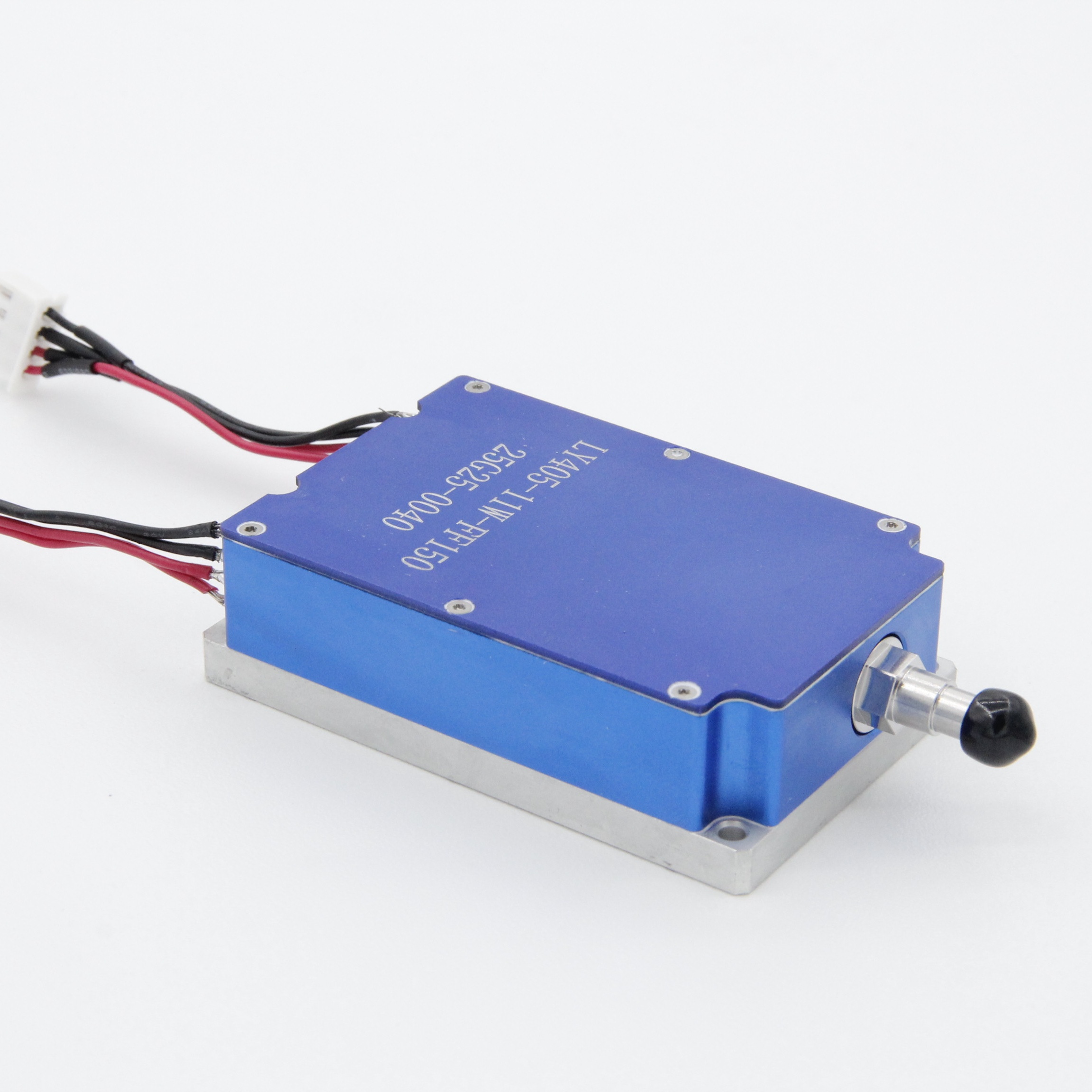

150 µm UV-405-nm-10-W-Raumkopplungsfaserlasermodul

Der raumkoppelnde Faserlaser ist ein Lichtquellengerät, das über eine optische Linsengruppe kalibriert, zur Leistungssteigerung kombiniert und dann an eine optische Faser gekoppelt wird.

Das 150-μm-UV-405-nm-10-W-Raumkopplungsfaserlasermodul – eine leistungsstarke Nah-UV-Lichtquelle, die für die industrielle Präzisionsfertigung mit hohem Durchsatz entwickelt wurde. Dieses Modul ist auf Massenproduktionsszenarien wie PCB-HDI-Batch-Lithographie, Dickschicht-UV-Härtung und großformatigen SLA-3D-Druck zugeschnitten und nutzt einen 150-μm-Hochleistungsfaserkern und eine verbesserte Raumkopplungsarchitektur, um eine unübertroffene Energiedichte, Strahlgleichmäßigkeit und Betriebsstabilität zu liefern, die die Leistungsgrenzen von 5-W-Alternativen mit geringem Stromverbrauch weit übertrifft.

Kern-Wettbewerbsvorteile (exklusive 10-W-Hochleistungsfunktionen)

10-W-Hochenergie-405-nm-Ausgang: Definieren Sie die Effizienz der Massenproduktion neu

• 405 nm (±5 nm Toleranz) nahe UV-Licht mit 3,06 eV Photonenenergie entspricht perfekt der Absorptionsspitze von Fotolacken in Industriequalität, UV-härtbaren Klebstoffen und Polymerverbundwerkstoffen. Es erreicht eine ultrafeine Strukturierung von unter 1 μm und eine Aushärtung von 1,2 mm dickem Material in einem Durchgang – eine Fähigkeit, die 5-W-Module selbst bei längerer Bestrahlung nicht erreichen können.

• Die 10-W-CW-Leistung erzeugt eine hohe Energiedichte an der Faserspitze und verkürzt die Verarbeitungszykluszeit im Vergleich zu 5-W-Modulen um 80 %. Es unterstützt den unterbrechungsfreien Betrieb automatisierter Produktionslinien rund um die Uhr und ermöglicht die Serienfertigung von mehr als 200 Mikrofluidik-Chips oder mehr als 50 großen PCB-Panels pro Stunde.

• Ultrahohe Stabilität: geringere Leistungsschwankungen über 24 Stunden (25 °C) und gute Wellenlängenstabilität, wodurch kritische Maßabweichungen (CD) bei hochpräziser Fertigung eliminiert und Chargenkonsistenz mit einer Ausbeute von über 99,7 % gewährleistet werden.

150 μm Hochleistungsfaserkern + verbesserte Raumkopplung: Präzision und Abdeckung ausgewogen

• Die kundenspezifische 150-μm-Multimode-Silikatfaser in UV-Qualität mit niedrigem OH-Gehalt (NA = 0,22) ist speziell für die kontinuierliche Leistungsübertragung von 10 W optimiert und verfügt über ein verstärktes Fasermanteldesign, um Schäden durch Energiekonzentration zu vermeiden. Die Strahlgleichmäßigkeit über den gesamten Faserkern hinweg ist höher, wodurch Hotspots, die zu einer Überbearbeitung oder Verkohlung des Materials führen, vollständig eliminiert werden.

• Das verbesserte Raumkopplungssystem mit zwei asphärischen Linsen erreicht eine Kopplungseffizienz von ≥85 %. Es minimiert optische Verluste und gewährleistet eine stabile Energieversorgung auch bei der Glasfaserübertragung über große Entfernungen (bis zu 30 m) und passt sich so den Anforderungen großer Fabriklayouts an.

Wichtige Hochlast-Präzisionsanwendungen (exklusive 10-W-Szenarien)
