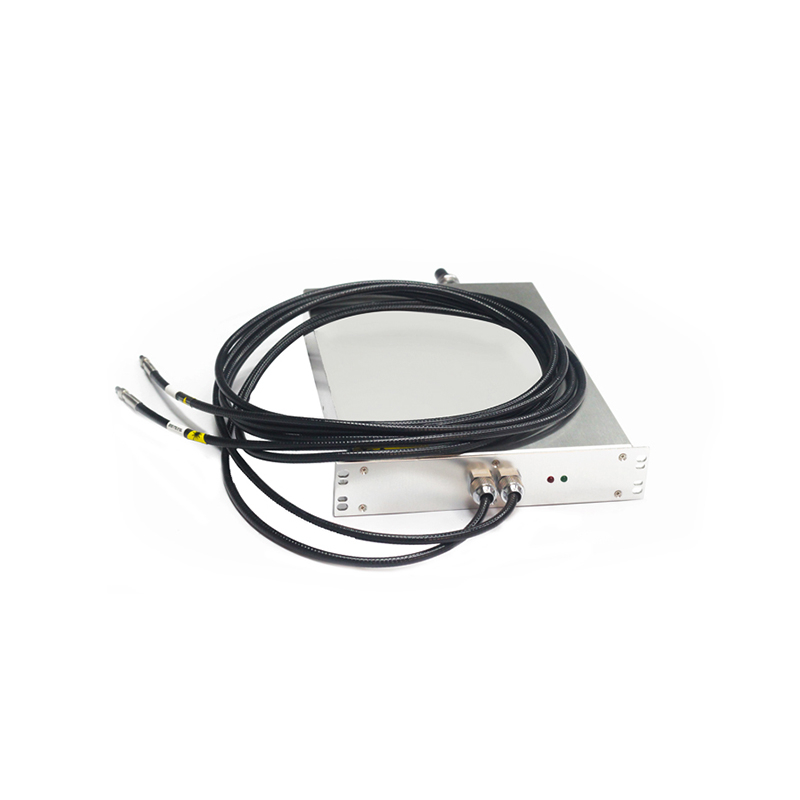

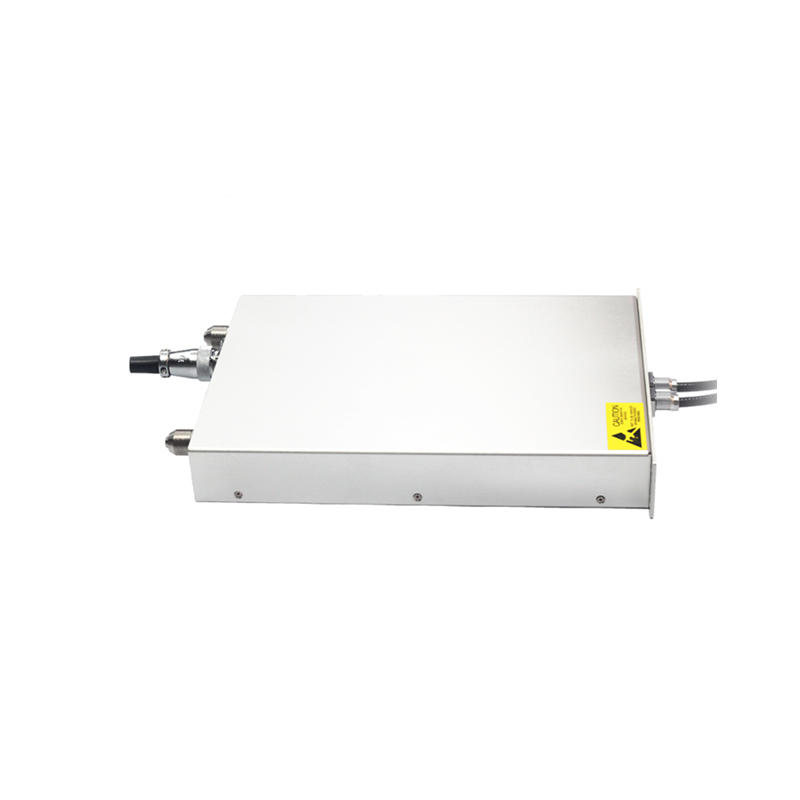

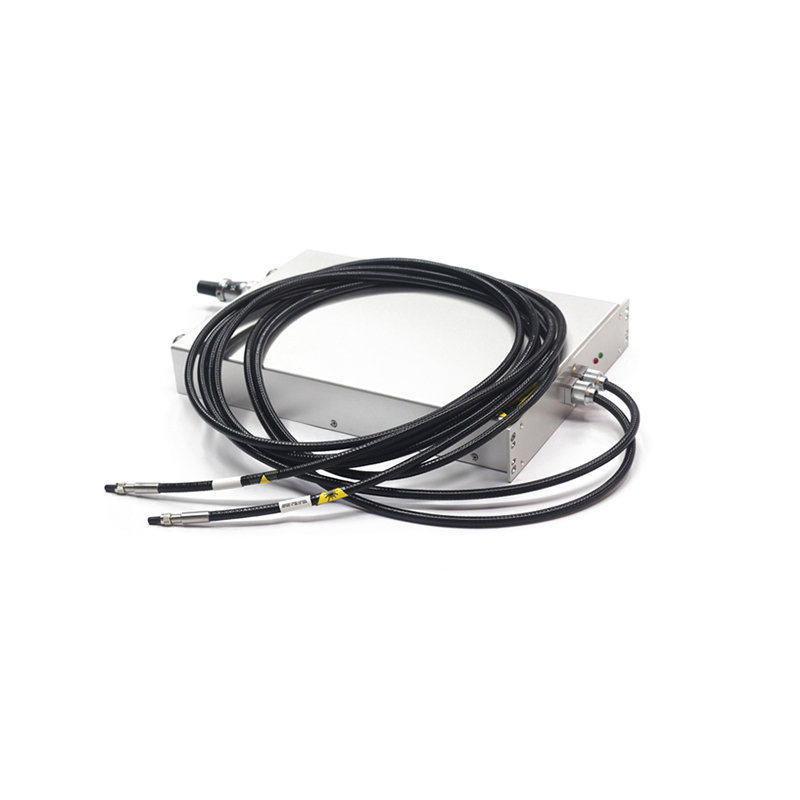

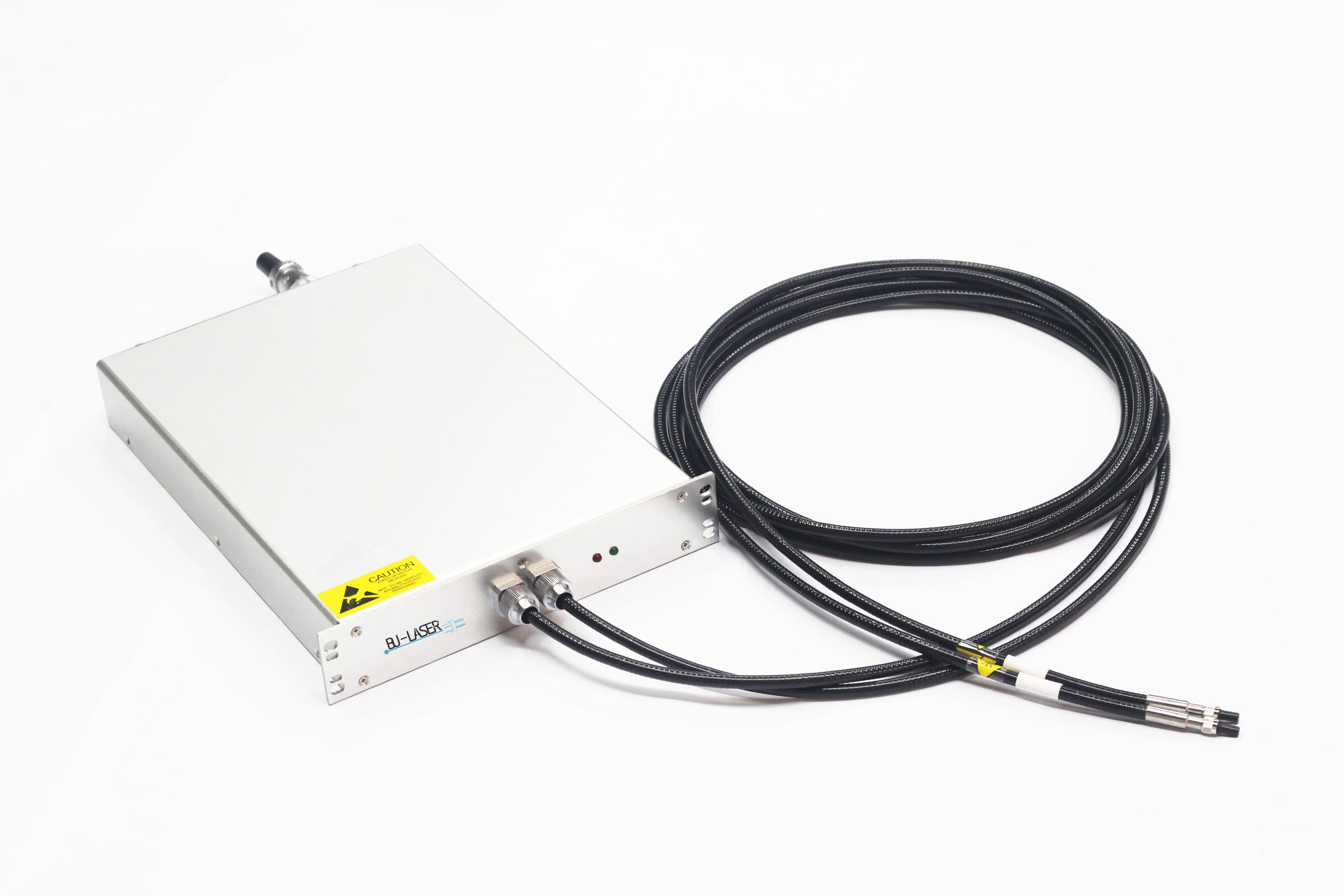

Hochleistungsfähiges fasergekoppeltes 10-W-375-nm-Lasermodul

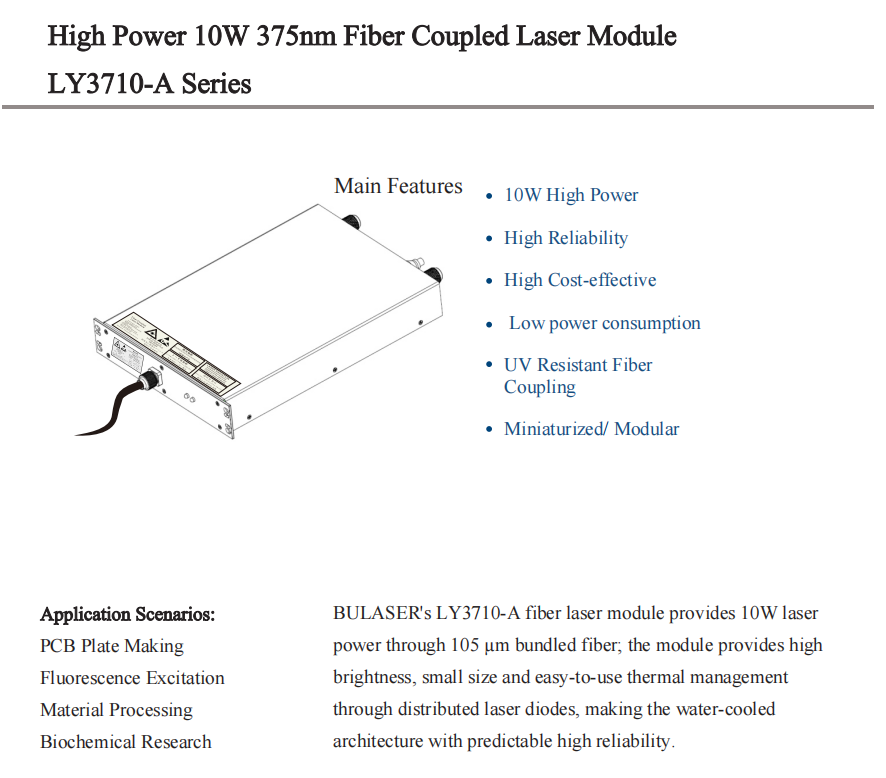

Das leistungsstarke fasergekoppelte 10-W-375-nm-Lasermodul – eine hochmoderne UV-Lichtquelle, die für fortschrittliche Lithografiemaschinen optimiert ist, einschließlich LDI-Systemen (Laser Direct Imaging), maskenlosen Alignern und Halbleiter-Fotolithografiegeräten. Durch die Kombination der überlegenen Fotolackabsorption der 375-nm-Nah-UV-Wellenlänge, der 10-W-Hochleistungsleistung und der Präzisionsfaserkopplungstechnologie bietet dieses Modul eine unübertroffene Belichtungsgeschwindigkeit, Auflösung und Stabilität für die Mikrofertigung von Halbleitern, Leiterplatten, LED-Chips und mikrofluidischen Geräten.

Kernvorteile für Präzision und Effizienz der Lithographie

1. 375 nm Nah-UV-Wellenlänge: Fotolackoptimierung für hochauflösende Strukturierung

• 375 nm (±2 nm Toleranz) Nah-UV-Licht bietet eine um 50–80 % höhere Absorptionseffizienz in g-Linien-/h-Linien-Fotolacken im Vergleich zu 405 nm violetten Lasern und ermöglicht eine Auflösung im Submikrometerbereich (bis zu 0,5 μm) und schärfere Musterkanten für die Halbleiter- und Leiterplattenfertigung.

• Die Wellenlänge liegt innerhalb des optimalen Absorptionsfensters für die meisten handelsüblichen Fotolacke, wodurch der Energiebedarf für die Belichtung minimiert und hitzebedingte Musterverzerrungen reduziert werden.

• Die extrem schmale spektrale Linienbreite (≤ 5 nm FWHM) gewährleistet eine gleichmäßige Reaktion des Fotolacks über das gesamte Belichtungsfeld und eliminiert durch Farbverschiebungen verursachte Mustervariationen.

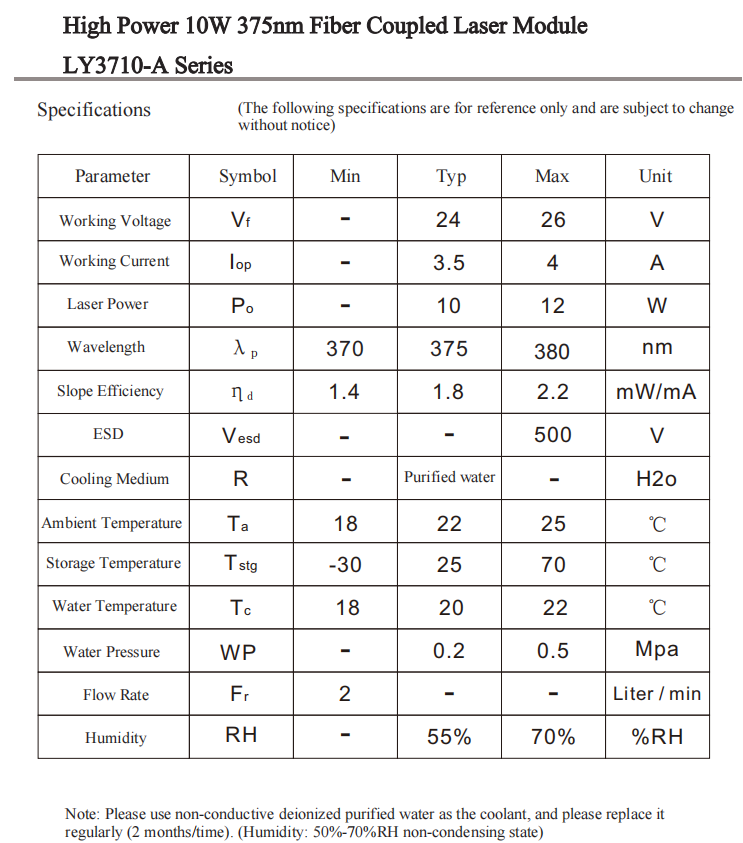

2. 10 W Hochleistungsausgang: Beschleunigter Lithographiedurchsatz

• 10 W CW-Ausgangsleistung über 105 μm/200 μm Multimode-Faser (anpassbar) liefert eine hohe Energiedichte auf der Belichtungsebene und reduziert die Belichtungszeit um 60 % im Vergleich zu 5 W-Modulen für Produktionslinien mit hohem Volumen.

• Durch die Integration in ein Wasserkühlsystem gewährleistet die Leistungsstabilität von ≤ ±0,5 % über 8 Stunden eine gleichmäßige Belichtung auf großen Substraten, was für die Aufrechterhaltung einer gleichbleibenden Musterqualität bei der Serienfertigung von entscheidender Bedeutung ist.

• 0–100 % PWM-Modulation mit Reaktionszeit im Mikrosekundenbereich ermöglicht präzise Graustufenlithographie und dynamische Belichtungssteuerung für 3D-Mikrostrukturen.

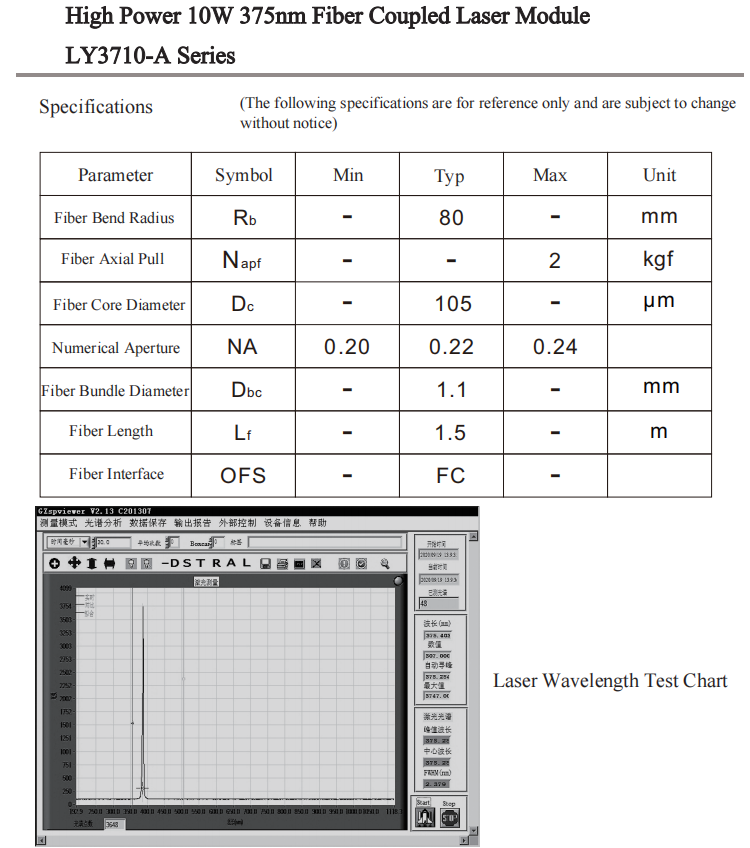

3. Präzisionsfaserkopplung: Flexible Integration und gleichmäßige Strahlabgabe

• Eine hocheffiziente Faserkopplung (≥85 %) minimiert optische Verluste und gewährleistet eine maximale Leistungsübertragung zum Scansystem der Lithografiemaschine.

• Faserlängenoptionen von 2–10 m (UV-Quarzglasfaser mit Antireflexbeschichtung) ermöglichen eine flexible Integration in komplexe optische Pfade der Lithographie ohne Beeinträchtigung der Strahlqualität.

4. Kompatibilität mit intelligenten Steuerungs- und Lithographiesystemen

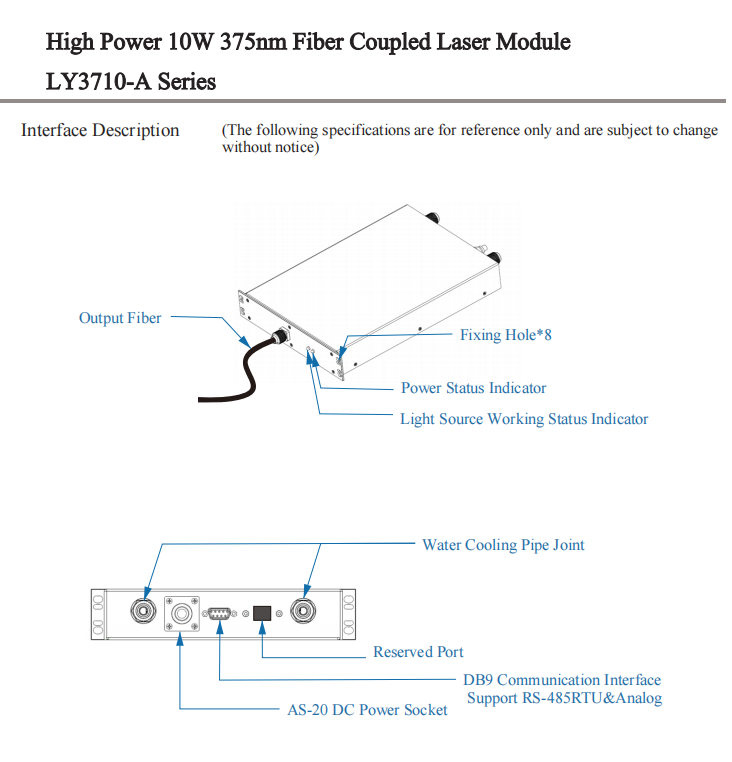

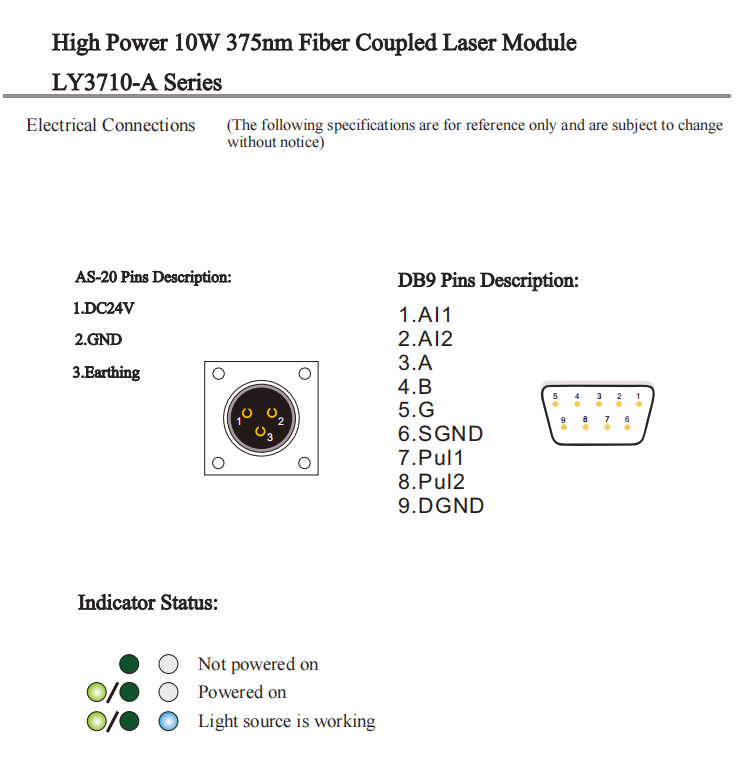

• Die digitale Kommunikationsschnittstelle RS485 ermöglicht die Echtzeitüberwachung und -anpassung von Leistungs-, Temperatur- und Modulationsparametern und lässt sich nahtlos in die Steuerungen von Lithografiemaschinen integrieren.

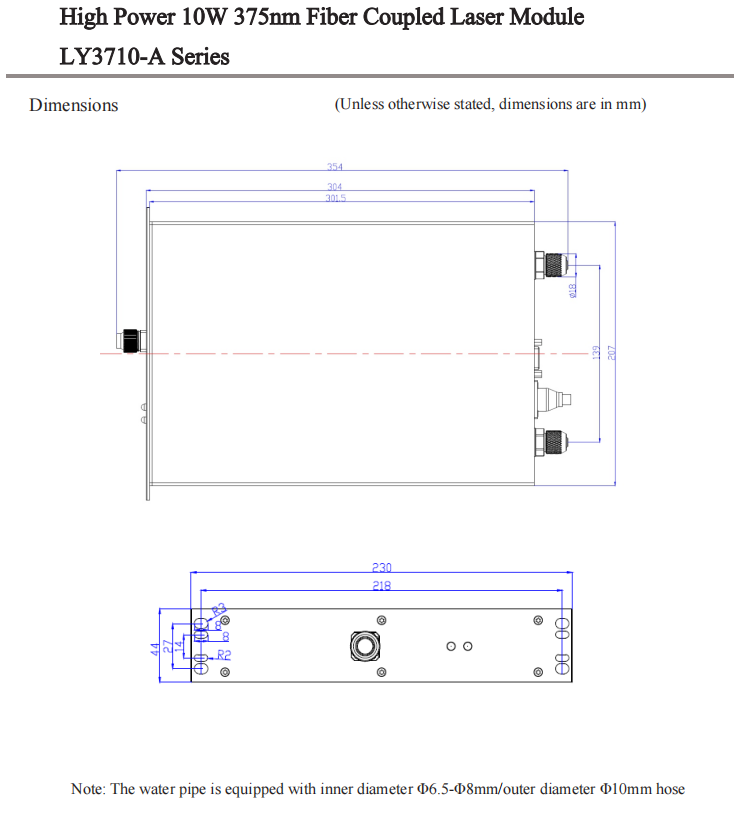

• Das modulare Design mit Standard-Faser-Pigtail-Anschlüssen (FC/PC, SMA905) passt für die meisten kommerziellen Lithografiemaschinen, einschließlich Raith PicoMaster, Heidelberg MLA150 und inländische LDI-Systeme.
