Faser-gekoppelter Laser für die Entwicklung und Exposition

Faser-gekoppelter Laser für die Entwicklung und Exposition

Die Entwicklung ist eine Photolithographie-Technologie , bei der der Fotoleiter im Expositionsbereich des positiven Photoresists und des Nicht-Expositionsbereichs des negativen Photoresists im Entwickler gelöst wird, um ein dreidimensionales Muster auf dem Photoresist zu bilden.

Entwicklung und Belichtung ist ein wichtiger Schritt im PCB -Plattenherstellungsprozess. Der fasergekoppelte Laser in der Entwicklungs- und Expositionstechnologie spiegelt sich hauptsächlich in seiner Fähigkeit wider, präzise und stabile Lichtquellen bereitzustellen, bei der die entworfenen Schaltungsgrafiken genau kopiert und die Grundlage für nachfolgende Äst- und Schweißverfahren gelegt werden.

Im Folgenden finden Sie einige wichtige Anwendungen und Vorteile von fasergekoppelten Lasern in der Entwicklung und Exposition:

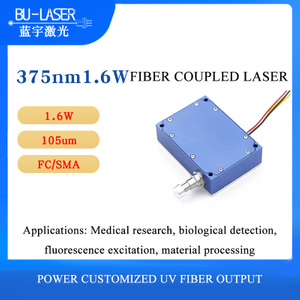

1. Multi-Wellenlängen-Integration: Multi-Wellenlängen-gekoppelte Laser können mehrere Laserwellenlängen in eine optische Faser integrieren, was für Anwendungen, die spezifische Wellenlängen für die Entwicklung und Exposition erfordern, sehr nützlich sind. Beispielsweise werden Wellenlängen wie 375 nm, 405 nm und 410 nm häufig bei der Herstellung von PCB -Platten, Laser -Direktschreiben, Entwicklung und Belichtung usw. verwendet.

2. Hochauflösender Laser Direct Writing Lithography Machine: Hochauflösende Laser-Direkt-Schreib-Lithographiemaschine unter Verwendung von 375 nm oder 405 nm Ultraviolett-Lichtquelle ist für UV-sensitive Klebstoff geeignet und kann direkt in Photoresist- oder UV-sensiblen Klebstoff kratzen, um Mikro-Nano-Strukturen zu erhalten.

3. Hochgenauigkeit und hohe Geschwindigkeit: Die Faserkompressionstechnologie kann den Faserausgang Laserfleckdurchmesser 50 Mikrometer oder sogar kleiner erreichen. Fasergekoppelte Laser haben in vielen Bereichen umfassende Anwendungsaussichten aufgrund ihrer Vorteile von hoher Präzision, hoher Geschwindigkeit und Fernübertragung gezeigt, einschließlich Laserverarbeitungsfeldern wie Lasermarkierung, Laserschneiden, Laserschweißen usw.

4. Miniaturisierung und Modularität: Fasergekoppelte Laser weisen die Eigenschaften einer hohen Kostenleistung, der UV-resistenten Faserkopplung, des geringen Stromverbrauchs, der Miniaturisierung und der Modularität auf, was sie bei Entwicklungs- und Expositionsanwendungen sehr nützlich macht, bei denen der Platz begrenzt ist oder eine flexible Bereitstellung erforderlich ist.

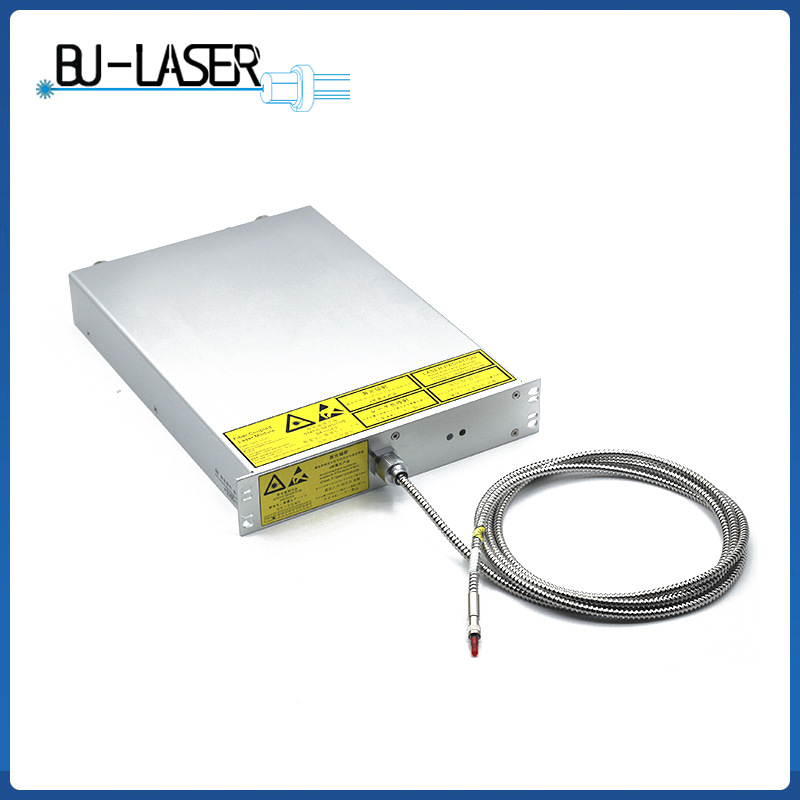

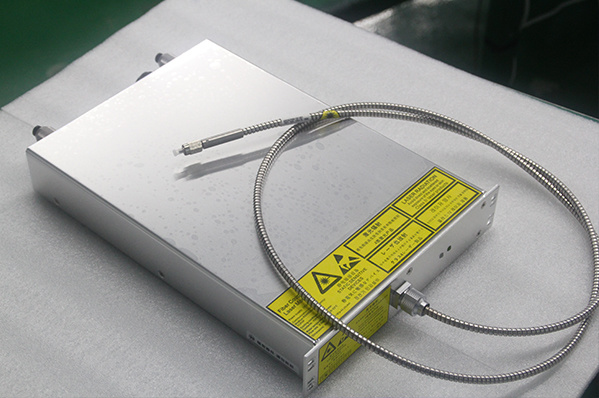

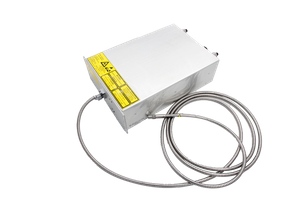

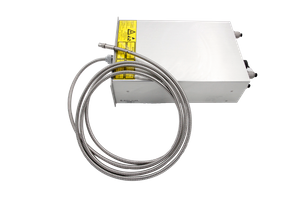

Parameter des Entwicklungslasers:

Laserwellenlänge: 405 nm ± 3nm

Laserleistung: 10W-100W

Arbeitsstrom: 7a

Arbeitsspannung: 24 V

Faserschnittstelle: FC

Faser -Kerndurchmesser: 105 μm

Faserlänge: 1,5 m

Dienstleben: 10000H

Anwendungen:

1. Entwicklung und Exposition

Der Inhalt elektronischer Dateien wird im Entwicklungs- und Expositionsschritt der PCB -Produktion durch LDI -Expositionstechnologie mit Laser an die PCB -Platine übertragen.

2. Fluoreszenzanregung

Wird verwendet, um biologische Proteine ​​zu erregen, um Fluoreszenz zu emittieren, und sogar Einzelmolekül -Nachweis kann erreicht werden. Der Erkennungsprozess ist nicht zerstörerisch, nicht zerstörerisch, hochempfindlich und schützt die Proben effektiv. Es ist eine wichtige Forschungs- und Analysemethode. Gegenwärtig wurde die Laser-induzierte Fluoreszenztechnologie auf die Durchführung von Felddelikten, die mikrobielle Erkennung, den Nachweis der Halbleiter und andere Szenarien angewendet.
