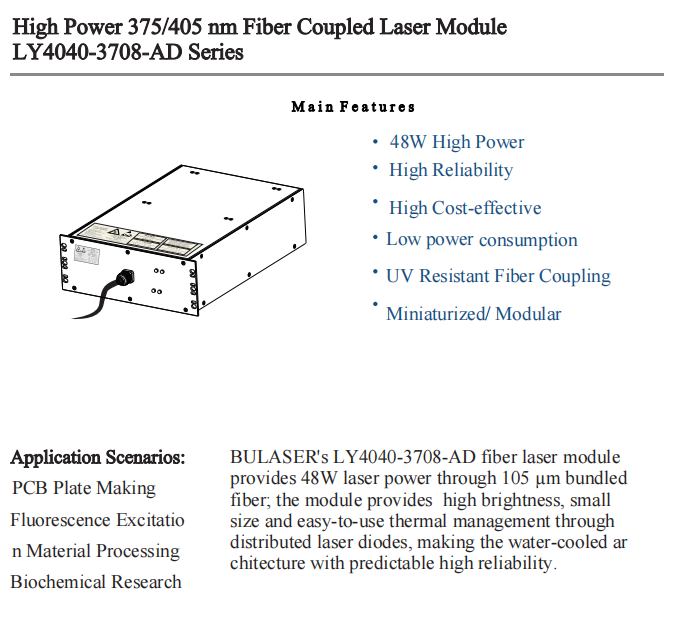

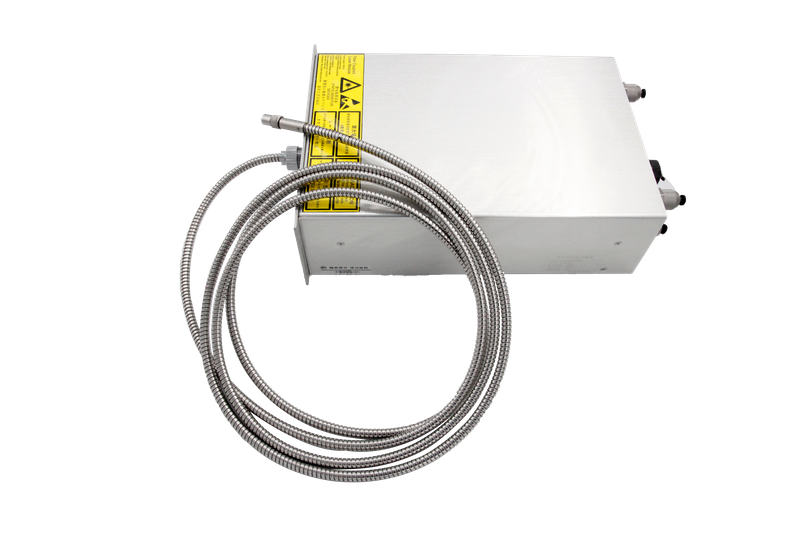

2IN1 405 nm 40 W & 375 nm 8 W Dual-Wellenlängen-UV-fasergekoppeltes Lasermodul

Das 2IN1 405 nm 40 W & 375 nm 8 W Dual-Wellenlängen-UV-Faser-gekoppelte Lasermodul – eine leistungsstarke, multifunktionale optische Lösung, die für fortschrittliche Mikrofabrikation, Halbleiterverarbeitung, PCB-HDI-Dual-Prozess-Lithographie (High-Density Interconnect) und UV-härtbare Materialherstellung entwickelt wurde. Durch die Kombination der hocheffizienten Verarbeitungsfähigkeit von 405-nm-Violettlicht und der ultrahochauflösenden Strukturierungsvorteile von 375-nm-Nah-UV-Licht liefert dieses Modul eine Gesamtausgangsleistung von 48 W mit unabhängiger Wellenlängensteuerung, was die Integration mehrerer Präzisionsverarbeitungsabläufe in einem Modul ermöglicht und die Investitionskosten für die Ausrüstung senkt.

Kernvorteile der Dual-Wellenlängen-Synergie

Komplementär mit zwei Wellenlängen: Deckt alle Anforderungen an die Präzisionsverarbeitung ab

• 375 nm 8 W Nah-UV-Wellenlänge: Zielt auf hochauflösende Strukturierungsszenarien ab – richtet sich nach der Absorptionsspitze von g-Linien-/h-Linien-Fotolacken und ermöglicht die Herstellung ultrafeiner Strukturen im Sub-1-µm-Bereich (z. B. Halbleiter-MEMS-Geräte, mikrofluidische Chipkanäle) mit minimalen wärmebeeinflussten Zonen (HAZ ≤ 0,5 µm). Die extrem schmale spektrale Linienbreite (≤ 3 nm FWHM) gewährleistet eine konsistente Reaktion des Fotolacks, die für die Kontrolle kritischer Abmessungen (CD) in der modernen Fertigung von entscheidender Bedeutung ist.

• Violette Wellenlänge von 405 nm und 40 W: Optimiert für die Verarbeitung mit hohem Durchsatz – erreicht eine drei- bis fünfmal höhere Absorptionseffizienz auf Acrylat-basierten Fotolacken, UV-härtbaren Klebstoffen und Polymerverbundwerkstoffen als 375-nm-Licht und ermöglicht eine schnelle Belichtung von 600 mm x 600 mm großen Leiterplattenplatten in einem Durchgang und eine schnelle Aushärtung dicker Schutzbeschichtungen. Die 40-W-Hochleistung verkürzt die Verarbeitungszeit um 70 % im Vergleich zu 10-W-Modulen mit einer Wellenlänge.

• Unabhängige Wellenlängensteuerung: Beide Wellenlängen unterstützen separates Ein-/Ausschalten und 0–100 % PWM-Modulation und ermöglichen so ein flexibles Umschalten zwischen hochauflösender Strukturierung (375 nm) und Hochgeschwindigkeitsverarbeitung (405 nm), ohne den optischen Pfad neu zu konfigurieren.

Insgesamt 48 W hohe Leistung und präzise Faserkopplung: Maximieren Sie den Verarbeitungsdurchsatz

• Die gesamte CW-Ausgangsleistung von 48 W (40 W + 8 W) liefert eine kombinierte Energiedichte von ≥ 50.000 mW/cm² an der Faserspitze und unterstützt die Massenproduktion komplexer Komponenten, die sowohl eine feine Musterung als auch eine schnelle Verarbeitung erfordern.

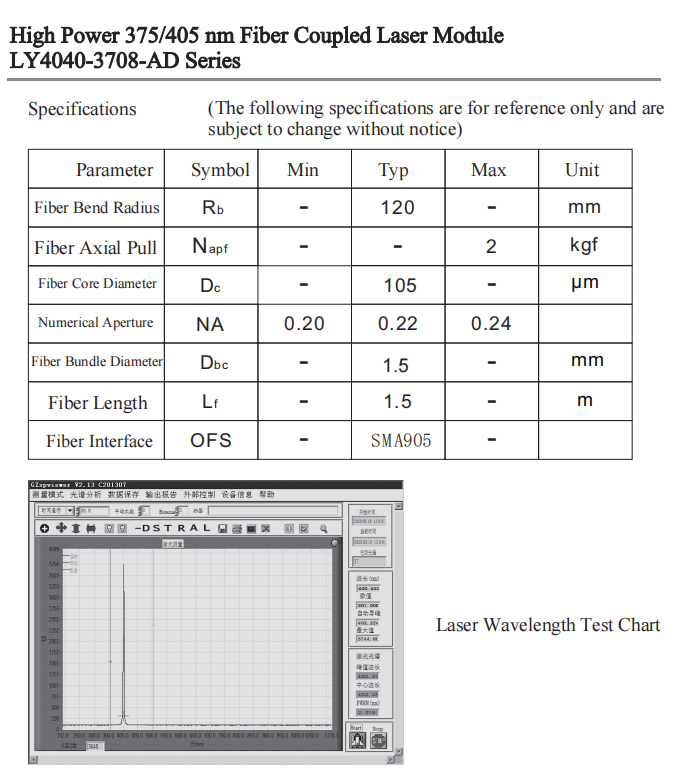

• Unabhängiges Zweikanal-Faserkopplungsdesign: Jede Wellenlänge ist an eine Multimode-Silikatfaser in UV-Qualität gekoppelt (Kerndurchmesser anpassbar: 105 µm/200 µm/400 µm, NA=0,22) mit einem Kopplungswirkungsgrad von ≥85 % für beide Kanäle, wodurch optische Verluste minimiert und eine stabile Stromübertragung gewährleistet werden.

• Option für den gemeinsamen Faserausgang: Der optionale Strahlkombinierer integriert zwei Wellenlängen in einer einzigen Faser für die koaxiale Verarbeitung mit zwei Wellenlängen, ideal für Hybridaufgaben (z. B. 375-nm-Strukturierung + 405-nm-Aushärtung in einem Schritt). Anpassbare Faserlänge (1 m–20 m) zur flexiblen Integration in Lithografiemaschinen, Laserbearbeitungsstationen und automatisierte Produktionslinien.

Wasserkühlsystem in Industriequalität: Stabiler Betrieb rund um die Uhr

• High-Flow-Wasserkühlsystem: Hält die Laserdioden-Sperrschichttemperatur bei ≤30 °C für den 405-nm-Kanal und ≤25 °C für den 375-nm-Kanal bei Vollleistungsbetrieb aufrecht und gewährleistet so eine MTBF von ≥10.000 Stunden für industrielle Produktionslinien.

• Unabhängige Temperatur- und Durchflussregelung für jeden Kanal: Verhindert Querinterferenzen zwischen den beiden Hochleistungslaserdioden und sorgt so für Wellenlängenstabilität und gleichbleibende Strahlqualität.

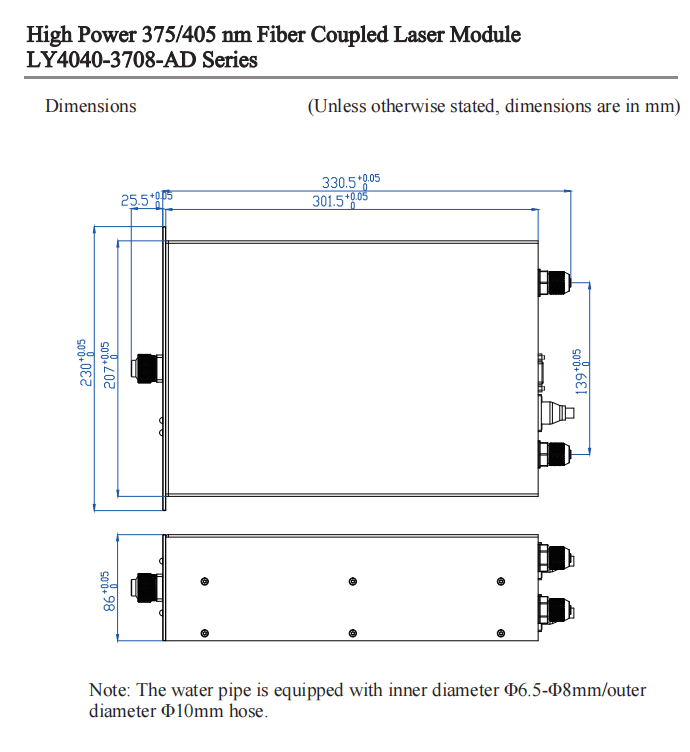

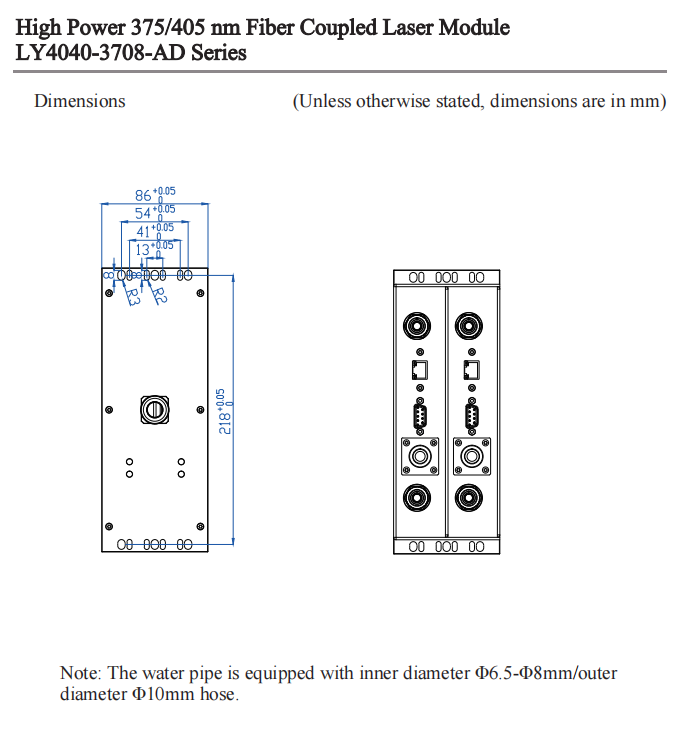

• Auslaufsichere G1/4-Wasseranschlüsse, kompatibel mit gängigen industriellen Kühlkreisläufen; Die integrierte Durchflussüberwachung und der Übertemperaturschutz lösen eine automatische Abschaltung für jeden Kanal unabhängig aus und verhindern so kaskadierende Schäden am Modul.

Robustes Design und intelligente Steuerung: Einfache Integration und sicherer Betrieb

• Versiegeltes Gehäuse aus eloxierter Aluminiumlegierung (IP54 staubdicht) mit UV-beständiger Beschichtung, geeignet für Reinräume und Werkstättenumgebungen – widersteht Staub, Feuchtigkeit und chemischen Dämpfen und schützt die interne Optik.

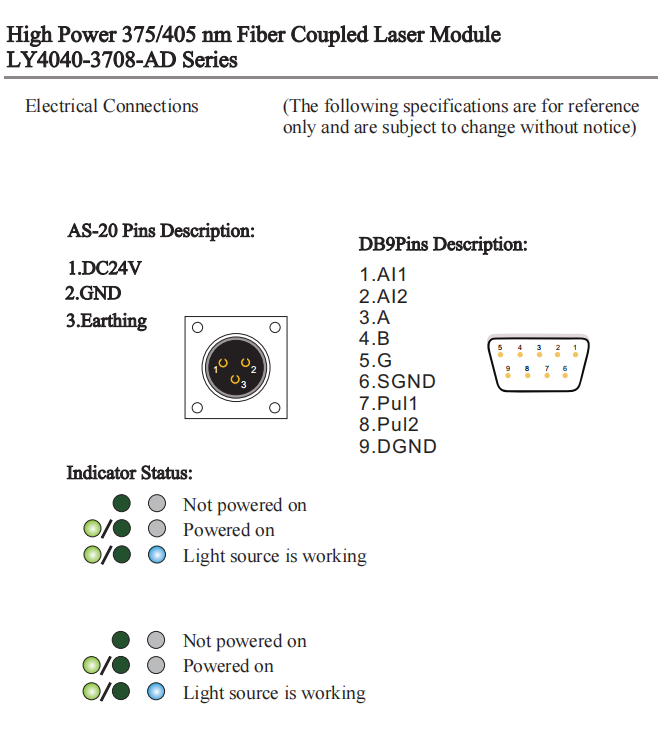

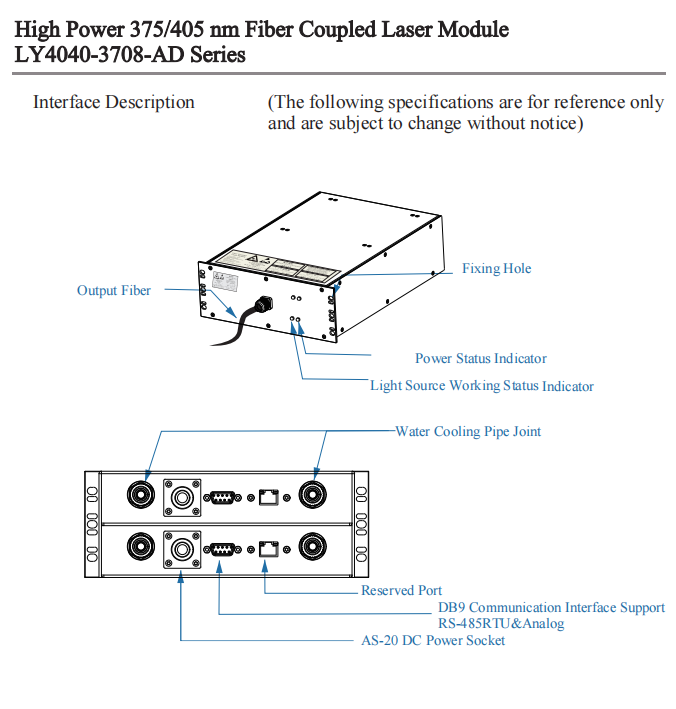

• Multi-Interface-Steuerungssystem: Die RS485/Modbus-Kommunikationsschnittstelle unterstützt die Fernüberwachung und -anpassung von Leistung, Modulationsfrequenz und Temperatur für jede Wellenlänge.
